當前可調化、微型化、集成化已成為行業核心發展方向。傳統固態光學器件普遍面臨可調性差、體積偏大等痛點，難以滿足日益復雜的光學系統需求。而液體光學器件憑借其靈活可控的特性，逐漸成為科研與產業界關注的焦點。其中，光開關作為光交換系統的核心基礎單元，在通信、顯示、科研等多個領域有著不可替代的作用。我們科毅光通信深耕光通信器件領域多年，基于微流控技術自主研發的微流控光開關，完美契合當下光學系統對精準控制、多波段適配、集成化應用的迫切需求，為行業提供了更具競爭力的光學解決方案。

一、微流控光開關產品概述

微流控光開關在結構設計上兼顧了科學性與實用性，核心組成部分經過多次優化迭代，確保穩定高效的運行表現。

它主要由密封層、流體層、三種功能流體（流體I、流體II、流體III）、三條入口通道、一條出口通道、通光孔及玻璃基板構成。所有入口通道與出口通道均嵌入式設計于流體層內部，形成緊湊的內部結構，助力器件的微型化集成。

在核心材料選擇上，我們嚴格遵循光學性能與結構穩定性雙重標準：密封層采用PMMA板（聚甲基丙烯酸甲酯），兼具透光性與機械強度，作為光線的入射面板，保障光線入射的穩定性；流體層選用PDMS（聚二甲基硅氧烷）材料，其良好的柔韌性與密封性，為流體的精準控制提供了可靠保障；出射面板則采用高透光玻璃基板，確保光線傳輸過程中的低損耗。

三種流體的搭配是器件實現核心功能的關鍵：流體I與流體II為同一種無染色透明液體，具體選用苯基硅油與全氟硅油的混合油，可見光與近紅外光均可順利穿透，不會(huì )對光傳輸造成阻礙；流體III則承擔遮光與波段控制功能，根據工作波段需求可靈活切換，選用光學油SL-5267加適量墨汁（適配可見光波段）或甘油（適配近紅外波段）。值得注意的是，流體I、流體II與流體III之間均互不相容，且密度保持一致（1.26g/cm3），這一設計避免了不同流體之間的混合干擾，確保了器件工作的穩定性。

通道設計同樣經過精準測算：入口通道1、入口通道2、入口通道3的孔徑保持一致，范圍在0.05mm-0.5mm之間，確保流體注入速度的均勻性；出口通道4的口徑設計為入口通道口徑的1.3-2倍，有效提升流體排出效率，避免流體在器件內部滯留。此外，關鍵結構的尺寸參數也經過反復驗證：密封層厚度控制在0.05mm-0.5mm，通光孔直徑為1mm-20mm，流體層厚度為0.5mm-5mm，控制層厚度為0.05mm-0.5mm，這些參數的優化組合，既保障了器件的微型化，又能滿足不同場景下的光傳輸需求。

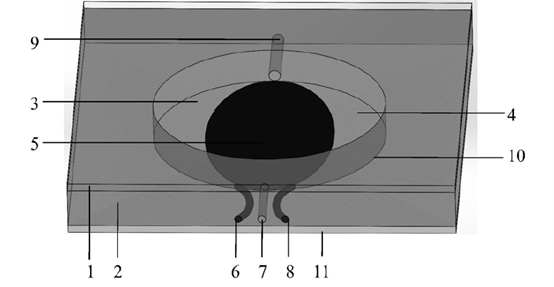

圖1 ，微流控光開關的整體3D結構示意圖

二、微流控光開關核心工作原理

微流控光開關的核心優勢在于通過對微量流體的精準控制，實現光路的靈活調節，其工作原理基于流體力學與光學吸收特性的巧妙結合，具體過程如下：

首先是流體填充階段：通過微流泵分別向入口通道1和入口通道3注入流體I與流體II，兩者注入速度保持一致（V?=V?=V），利用流體的流動將通光孔內的空氣完全排出，使通光孔內初步形成穩定的流體環境；隨后通過入口通道2注入流體III，注入速度V?與V保持不同（V?≠V），此時在通光孔內部會(huì )自然形成三層流體結構，流體III位于中間位置，將流體I與流體II分隔在兩側，形成清晰的流體界面。

光路控制的核心在于流體III的形態調節：當光線自上而下垂直射向通光孔時，由于流體III具備吸收特定波段光線的特性，填充有流體III的區域會(huì )形成遮光效果，而流體I與流體II所在區域則保持透光，從而實現光路的初步通斷控制。更為靈活的是，通過調節流體的注入速度可精準控制遮光區域的大?。涸诒３諺?和V?不變的前提下，逐步增加V?，流體III在通光孔內的擴散面積會(huì )隨之逐步擴大，遮光區域也相應增加；反之，降低V?則遮光區域會(huì )縮小，即微流控光開關的有效遮光面積可通過V?的調節實現動態變化。

除了面積調節，通過精準協同控制V?、V?、V?三者的流速比例，還能讓流體III在通光孔內呈現出橢圓、圓形、半圓形等多種不同形狀，從而滿足不同光路設計中對遮光形態的個性化需求。此外，波段切換功能通過流體III的類型替換實現：通過控制入口通道2的閥門，將當前流體III替換為可吸收其他波段光線的流體（需滿足與流體I、流體II不相容且密度相同的條件），即可快速實現可見光、近紅外光等不同波段的光路控制，適配多場景應用需求。

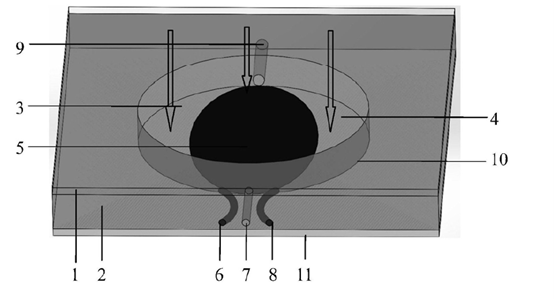

圖2 流體在通光孔內的分布狀態、光線傳輸路徑及流速調節對遮光區域的影響

三、產品核心優勢解析

相較于傳統光開關及其他類型的液體光開關，科毅光通信的微流控光開關在技術特性與應用價值上具備多重核心優勢：

1.高精準可調性

依托微流控技術對微量流體的精準操控能力，可實現遮光面積、形態的精細化調節，調節過程連續穩定，無明顯卡頓或突變，能滿足對光路控制精度要求較高的場景，如精密光學實驗、高清顯示系統等。

2.多波段兼容

通過簡單的流體替換操作，即可實現可見光與近紅外光等多波段的光路控制，無需更換整個器件，大大提升了產品的通用性與使用靈活性，降低了用戶的設備投入成本。

3.微型化與集成化適配

器件結構設計緊湊，核心尺寸控制在微型化范圍內，能夠很好地適配集成化光學系統的安裝需求，如芯片實驗室、微型光通信模塊等，解決了傳統光開關體積過大難以集成的痛點。

4.穩定可靠的工作性能

流體選擇上嚴格遵循不相容、同密度的原則，避免了流體混合、分層等問題；材料選用具備良好的物理化學穩定性，長期使用過程中不易老化、變形，確保器件的使用壽命與工作穩定性。

5.操作便捷易維護

采用機械驅動模式，驅動結構簡單可靠，操作流程便捷，無需復雜的專業培訓即可上手；器件內部結構設計合理，維護成本低，后續更換流體、清潔通道等操作簡便高效。

四、典型應用場景

基于其靈活可調、多波段兼容、集成化適配等核心優勢，科毅光通信的微流控光開關已在多個領域展現出廣泛的應用潛力，成為相關行業光學系統中的關鍵器件：

1.芯片實驗室系統

芯片實驗室（Lab-on-a-Chip）作為微型化、集成化的分析檢測平臺，對光學器件的微型化、精準控制要求極高。微流控光開關可作為芯片實驗室中的光路控制核心，實現檢測光線的通斷、強度調節及波段切換，助力生化分析、環境檢測等場景的精準高效開展。

2.顯示系統

在液晶顯示、微型投影等顯示技術中，光路的動態調節直接影響顯示效果的清晰度與靈活性。微流控光開關可通過調節遮光面積與形態，實現顯示亮度、對比度的精準控制，同時多波段兼容特性可適配不同顯示光源的需求，提升顯示系統的整體性能。

3.可調光閥領域

可調光閥廣泛應用于建筑采光、汽車車窗、電子設備屏幕等場景，要求光控器件具備靈活的調節能力與穩定的工作性能。微流控光開關可作為可調光閥的核心組件，實現光線透過率的連續調節，且微型化設計適配不同尺寸的光閥產品，兼具實用性與美觀性。

4.光通信系統

在短距離光通信、光纖傳感等光通信應用中，光開關是實現光路切換、信號控制的關鍵器件。微流控光開關的快速響應、穩定切換特性，可滿足光通信系統中光路動態調整的需求，提升通信系統的靈活性與可靠性。

5.精密光學實驗

科研領域的精密光學實驗對光路控制的精準度、靈活性要求極高，微流控光開關可提供從面積、形態到波段的全方位調節功能，為光學特性研究、新型光學器件研發等實驗提供可靠的光路控制工具。

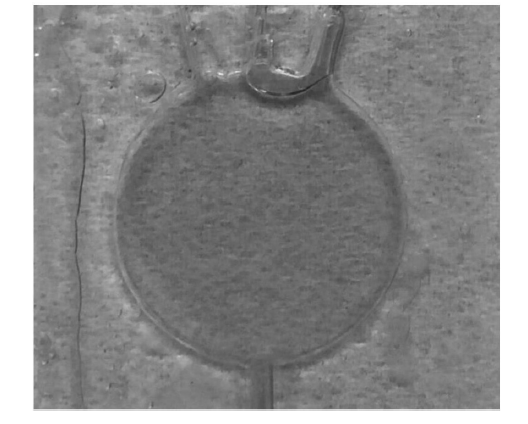

 圖3  微流控光開關在實際應用中的效果，包括不同流速下的遮光形態及透光/遮光對比

五、實際應用案例展示

為驗證產品的實際應用效果，科毅光通信針對典型場景開展了專項測試，以下為某芯片實驗室系統的應用案例：

應用需求

該芯片實驗室需搭建一套精準的光學檢測模塊，要求光開關具備微型化設計（適配芯片尺寸）、可見光/近紅外光雙波段控制、遮光面積連續可調（調節范圍5%-90%）、穩定工作時長不低于8000小時等核心需求。

解決方案

選用本公司微流控光開關，核心參數配置如下：密封層厚度0.2mm，流體層厚度1mm，控制層厚度0.1mm，玻璃基板厚度0.2mm，通光孔直徑10mm；流體I、流體II選用苯基硅油與全氟硅油混合油（密度1.26g/cm3）；可見光波段控制時，流體III選用墨汁與光學油SL-5267按特定比例混合（密度1.26g/cm3），近紅外波段控制時切換為甘油（密度1.26g/cm3）；流體I、流體II注入速度設定為95μL/s，流體III注入速度根據遮光需求在50μL/s-150μL/s之間調節。

應用效果

經過8000小時的連續運行測試，該微流控光開關表現出優異的穩定性：遮光面積調節精準，誤差控制在±2%以?xún)?；波段切換響應迅速，切換過程無光線突變現象；器件無流體泄漏、材料老化等問題，完全滿足芯片實驗室的檢測需求，助力實驗效率提升30%以上，獲得了客戶的高度認可。
