一、傳統光衰減器結構的局限性

在常見的MZI（馬赫-曾德?tīng)柛缮妫┬?a href="https://www.m.hellosk.com/home/product/index/topid/1/id/14.html">光衰減器中，通常僅設置單一加熱電極回路（如圖1所示）。該電極通過電壓控制發熱，改變光波導的折射率，從而調節光信號的相位與強度，實現衰減功能。

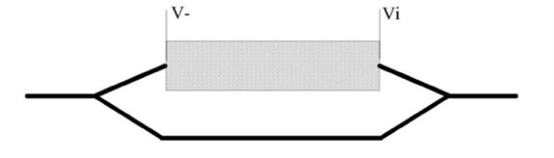

圖1：傳統單電極回路光衰減器結構示意圖

這種結構存在明顯隱患：

• 電極斷路即導致整個器件失效；

• 生產工藝中電極易受損，影響良率；

• 長期使用中可靠性與壽命受限。

二、多電極并聯回路：實現冗余備份與穩定調控

為突破上述限制，科毅光通信在光衰減器的調制光波導上集成至少兩個獨立電極回路，各回路并聯連接，共享同一電壓控制線與接地線。這種設計不僅提升了結構的可靠性，也增強了溫度調控的均勻性。

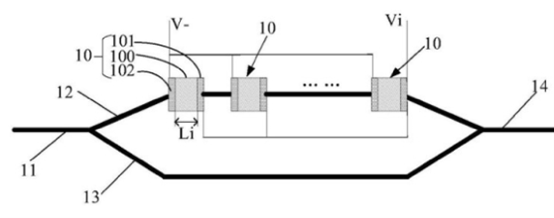

圖2：上調制光波導設置多電極回路示意圖

當某一電極因工藝缺陷或長期使用發生斷路時，其他回路仍可正常工作，系統自動切換至備用回路，確保衰減功能不受影響。此外，所有加熱電極采用相同電阻值設計，保證各區域受熱均勻，避免因溫度梯度引起的偏振相關損耗等問題。

三、分區溫控與傳感器反饋：實現精準衰減調節

為進一步提升控制精度與響應速度，科毅光通信在光衰減器中引入溫度傳感器，將其鄰近布置于調制光波導周?chē)?，?shí)時監測波導溫度變化。系統根據傳感器反饋動態調節電壓信號，實現閉環控制。

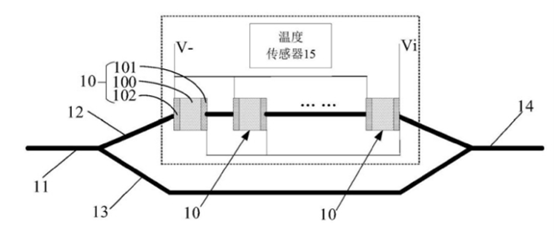

圖3：帶溫度傳感器的多回路光衰減器示意圖

在實際應用中，調制光波導可分為多個溫控區域，每個區域配備獨立傳感器與控制電路。例如：

• 區域A由第一組電極與第一溫度傳感器控制；

• 區域B由第二組電極與第二溫度傳感器控制。

這種分區調控方式，不僅提升了對局部故障的檢測能力，還可實現更精細的溫度分布管理，尤其適用于高精度光開關與可調衰減場景。

四、科毅光通信的光衰減器調節方法

我司采用的智能調節流程如下：

1. 設定目標溫度：根據所需衰減量計算理論溫度值；

2. 施加控制電壓：驅動加熱電極工作；

3. 實時溫度采集：通過傳感器獲取實際波導溫度；

4. 偏差判斷與調節：若實際溫度與目標不符，系統自動調整電壓或切換備用回路；

5. 故障定位與報警：支持電極故障檢測與預警，提示維護。

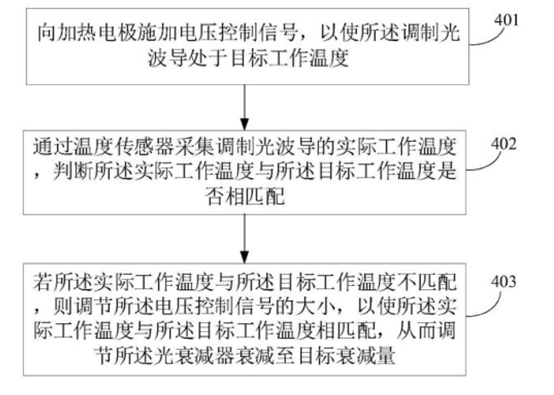

圖4：光衰減器智能調節流程示意圖

該方法大幅提升了器件在復雜環境中的適應性與長期穩定性，特別適用于5G前傳、數據中心光交換、長途干線網絡(luò )等高可靠性應用場景。

五、實際應用優勢總結

六、結語

多電極回路設計與智能溫控技術，已廣泛應用于我司的可調光衰減器、MEMS光開關等產品中，助力客戶構建更穩定、更高效的光網絡(luò )系統。
