針對電力通信光纜易受外界破壞、業務恢復耗時長的行業痛點，國網四川廣安供電公司的技術團隊在2019年公開了一項創(chuàng )新專利——矩陣光開關及智能跳纖系統。

在電力通信系統中，光纜承載著信息、調度、保護等多種關鍵業務，一旦光纜出現故障，傳統處理方式往往需要多組人員奔赴現場，手動跳纖恢復業務，不僅耗時長、成本高，而且受地理與協調手續的限制，嚴重影響通信恢復效率。

為此，一項名為“矩陣光開關及智能跳纖系統”的專利技術應運而生。該技術通過構建矩陣式光開關結構，結合智能控制與雙網冗余通信，實現了對光纜連接的遠程、快速、安全重構。

傳統光纜維護的兩難困境

在電力通信網絡(luò )中，光纜是信息傳輸的“大動脈”，承載著調度數據、保護信號、安控指令等關鍵業務。然而光纜常因施工挖斷、動物啃咬、電化學腐蝕、人為破壞等原因導致部分纖芯損壞。

故障往往不會(huì )導致整條光纜完全中斷，而只是部分纖芯損耗過大或中斷，其余纖芯仍可正常使用。傳統處理方式主要有兩種，但各存在明顯短板。

一種是純人工現場處理：運維人員在接到故障通知后，需分赴光纜兩端站點，通過測試定位損壞纖芯，再通過光纖配線架進行手動跳接。流程繁瑣、協調復雜，尤其在偏遠山區，恢復業務常常需要數小時甚至更長時間。

另一種是依賴SDH傳輸設備：將所有纖芯接入SDH設備，通過板卡進行業務分配與保護。這種方式雖能實現快速切換，但需投入大量SDH光板與交叉板資源，成本高昂，且一旦設備管理通道中斷，靈活性將大大降低。

無論是人工方式的時間成本，還是SDH方案的經濟成本，都難以滿足電力通信系統對“快速恢復、降本增效”的迫切需求。

矩陣光開關，實現光路的靈活重構

該技術的核心硬件創(chuàng )新在于提出了一種“矩陣式光開關”結構。這是一種可實現任意輸入與任意輸出之間光路連接的開關陣列。

具體來說，一個N×N矩陣光開關包含n路輸入、n路輸出以及n2個獨立的光開關單元。每一路輸入光纖都并聯著n個光開關，而這n個開關的另一端分別連接至n路不同的輸出光纖。

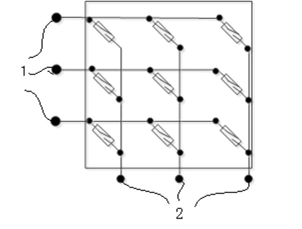

圖1：3×3矩陣光開關結構示意圖

每個光開關單元都配有獨立的驅動電路，通過接收“0”或“1”的控制信號，來決定開關的“開”或“關”狀態。當某個開關導通時，對應的輸入與輸出光路即被連通。

這種結構就像一個大號的“電話總機”，通過控制不同“接線柱”（光開關）的通斷，就能靈活地將任何一路來電（輸入光信號）轉接到任何一路目標分機（輸出端口）上。

專利中建議采用反射式光開關，這類開關具有穩定性高、損耗低的特點。更重要的是，驅動電路設計有狀態保持功能，即使控制信號暫時丟失，開關也能維持原有狀態，極大提升了系統的可靠性。

系統設計，智能跳纖的遠程控制

僅有硬件矩陣還不夠，如何遠程、安全、可靠地控制這些開關，才是實現智能跳纖的關鍵。專利提出了一套完整的“智能跳纖系統”設計方案。

系統在每一個通信站點部署一個“智能光配線架”，其核心就是上述的矩陣光開關。所有進站光纜首先接入該架，輸出則分配給不同的業務設備。

系統的“大腦”是一個微控制器（MCU），它負責接收遠程指令，并翻譯成對矩陣中每一個光開關驅動電路的控制信號。

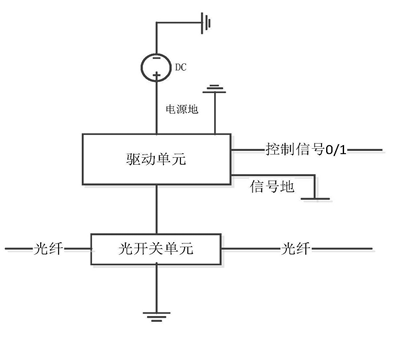

圖2：?jiǎn)温饭忾_(kāi)關單元控制電路示意圖

為實現遠程控制，MCU集成了以太網模塊，并同時接入兩張網絡(luò )：通信以太網和信息內網（綜合數據網）。在中心機房，則部署一臺雙網卡的跳纖主服務器，它也同時連接這兩張網絡(luò )。

于是，任何一臺授權的內容電腦，都可以通過信息內網或通信以太網，遠程登錄到這臺主服務器，進而對轄區內所有站點的矩陣光開關進行統一指揮和配置，實現“一鍵跳纖”。

雙網冗余與安全機制，保障控制萬無一失

將控制網絡(luò )暴露在內網中，必然引入安全風險。為此，專利設計了一套嚴密的雙網冗余通信與安全訪問機制。

首先，跳纖主服務器通過VPN接入信息內網，并設置了基于MAC地址的白名單訪問控制，非授權設備無法連接，從入口處筑牢安全防線。

更重要的是其智能化的雙網切換邏輯：

• 正常情況下，所有控制命令優先通過通信以太網傳輸，這條通道更專業、更穩定。

• 當某兩個站點（假設為A站和B站）之間的通信以太網因光纜故障而中斷時，系統會(huì )自動檢測到這一情況。

• 此時，A站的光開關仍由通信以太網控制（因其與主站的通道可能未中斷）。主服務器對B站的控制命令，會(huì )先通過通信網發送至A站，再由A站通過仍然可用的信息內網通道“接力”轉發給B站。

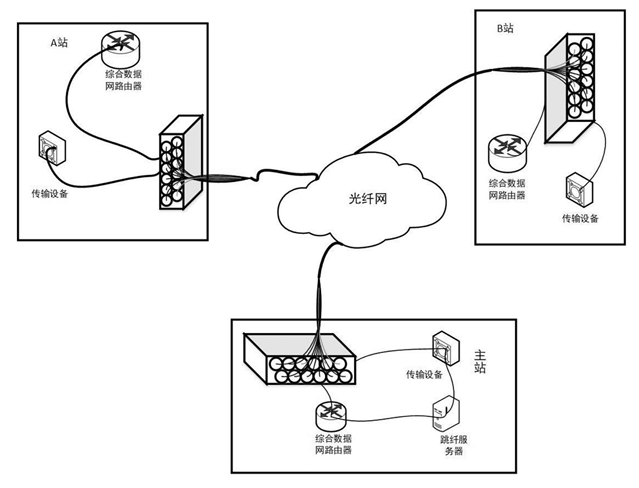

圖3：智能跳纖系統組網方案示意圖

為了保證接力傳輸的安全，A站和B站之間會(huì )預先約定一個動態變化的“串碼”，用于身份校驗。這個串碼只在兩站之間同步，不上傳至主服務器，即使控制信道被竊聽，也難以偽造合法控制指令。

初始狀態與矩陣控制算法，杜絕業務全中斷風險

對于一個n×n的開關矩陣，如果控制不當或發生故障（如驅動電路掉電），可能導致所有開關同時斷開，造成業務全中斷的災難性后果。專利通過巧妙的初始狀態設計與控制算法規避了這一風險。

系統將矩陣光開關的初始狀態設置為“單位矩陣”模式，即只有正對角線上的開關處于默認的“常閉”狀態，其他所有開關均為“常開”狀態。

這意味著，在設備上電但未收到任何控制指令時，第1路輸入自動連通第1路輸出，第2路輸入自動連通第2路輸出……以此類推，業務保持原路徑通行，系統是安全、可用的。

當需要進行跳纖時，主服務器會(huì )計算一個“目標矩陣O”，它描述了跳纖后所有開關應有的狀態。再根據初始狀態矩陣S，通過邏輯“異或”運算，反推出需要下發的“控制矩陣C”。

控制矩陣C=目標矩陣O的對角線取反。這套算法確保了控制過程的數學嚴謹性和結果的可預測性，從邏輯層面杜絕了誤操作導致業務全斷的可能。

效益對比，智能系統如何顯著提升效率？

為了量化智能跳纖系統的優勢，專利中建立了一個數學模型，對比了傳統人工方式與遠程智能方式的平均業務恢復時間。

假設A站與B站間光纜中斷，中心站到A站距離L1，A、B站間距L2。模型中考慮了光纜完全中斷與部分斷芯的概率、車輛速度、手續辦理時間、現場操作時間、熔接時間等多種因素。

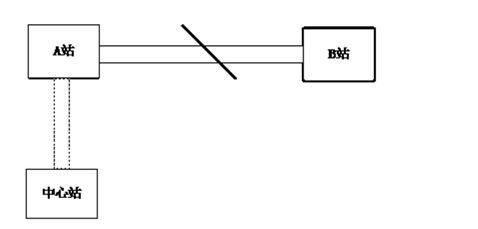

圖4：跳纖系統光纜中斷分析示意圖

代入某供電公司的實際參數（如L1=100km，L2=15km，纖芯數n=24等）進行計算后，得出結論：

• 傳統人工處理平均耗時T1≈192分鐘

• 智能遠程跳纖平均耗時T2≈77.6分鐘

智能系統將業務平均恢復時間縮短了近60%。這不僅是時間的節省，更意味著電網調度、保護等重要業務中斷風險的顯著降低，以及人力、車輛等運維成本的大幅節約。

這項專利技術將傳統的靜態光配線架升級為可軟件定義的智能光交換節點。如今，隨著光纖網絡(luò )規模不斷擴大，運維復雜性與日俱增，具備遠程、自動、智能調度能力的光纖基礎設施已成為行業剛需。

從電力通信到數據中心光互聯，從5G前傳到企業專網，矩陣光開關所代表的靈活光連接理念正在滲透更多場景。它不僅是一套故障恢復工具，更是構建彈性、自適應光網絡(luò )的基石。

當光纜不再脆弱，當中斷不再漫長，隱藏在光纖中的數字洪流，才能真正暢通無阻地奔赴未來。
