一、熱驅動微反射鏡光開關核心技術原理

熱驅動微反射鏡光開關的核心創(chuàng )新點在于采用“雙金屬片熱形變驅動”技術，利用兩種不同膨脹系數的金屬材料在溫度變化時的形變差異，驅動微反射鏡旋轉，從而實現光信號的精準切換。

其核心原理基于雙金屬片的熱脹冷縮特性：雙金屬片由兩種膨脹系數差異顯著的金屬片復合而成，當溫度發生變化時，膨脹系數大的金屬片會(huì )產生更大的伸長量，而膨脹系數小的金屬片伸長量較小，這種形變差會(huì )迫使雙金屬片向膨脹系數小的一側彎曲。通過溫度控制裝置精準調節雙金屬片的溫度，即可控制其彎曲角度，進而帶動固定在上面的微反射鏡旋轉，改變光信號的反射路徑，最終實現光開關的端口切換。

與傳統光開關的驅動方式相比，熱驅動技術具有三大優勢：一是結構簡單，無需復雜的機械傳動部件或微機電系統，降低了產品的制造難度和成本；二是耐高溫性能優異，雙金屬片采用耐高溫合金材料制成，可在極端高溫環境下保持穩定的形變特性；三是切換響應迅速，通過優化溫度控制裝置的加熱和降溫效率，能夠實現光信號的快速切換，滿足常規光通信系統的使用需求。

二、產品整體結構與核心組件解析

熱驅動微反射鏡光開關的整體結構經過精密設計，各組件協同工作，確保光信號傳輸的穩定性和切換的精準性。產品主要由輸入輸出裝置、準直器陣列、透鏡、微反射鏡、雙金屬片、溫度控制裝置、固定支架等核心部件組成，具體結構如下：

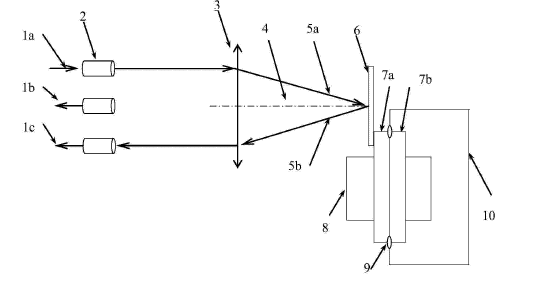

 圖1 熱驅動微反射鏡光開關整體結構示意圖

1. 輸入輸出裝置：光纖陣列

輸入輸出裝置采用高精度光纖陣列，根據實際應用需求可設計為多端口結構（如本產品的標準配置為1個輸入端口+2個輸出端口，即光開關輸入端口1a、第一光開關輸出端口1b、第二光開關輸出端口1c）。光纖陣列與準直器陣列進行精準對位固定，確保光信號能夠高效耦合進入準直器，減少信號衰減。

光纖陣列作為光信號的輸入輸出接口，具有接口密集、耦合效率高、穩定性強等特點，能夠適配不同規格的光纖類型，滿足光通信系統的多樣化連接需求。

2. 準直器陣列與透鏡

準直器陣列設置在光纖陣列之后，其核心作用是將光纖輸出的發散光信號轉換為平行光，便于后續透鏡的聚焦和微反射鏡的反射。準直器陣列采用高精度光學加工工藝，確保每一路光信號的準直精度，減少光路偏移導致的信號損耗。

透鏡位于準直器陣列之后，且微反射鏡恰好處于透鏡的焦點位置。透鏡的核心作用是將準直后的平行光聚焦到微反射鏡表面，同時將微反射鏡反射后的光束還原為平行光，再通過準直器陣列耦合回光纖陣列的輸出端口。這種“準直-聚焦-反射-還原”的光路設計，能夠最大限度地減少光信號的傳輸損耗，確保光開關的插入損耗處于較低水平。

3. 核心驅動部件：雙金屬片

雙金屬片是光開關的核心驅動部件，由第一金屬片（7a）和第二金屬片（7b）復合而成，兩者采用不同膨脹系數的耐高溫合金材料：

?    第一金屬片（7a）：采用膨脹系數小的鎳鐵合金材料，鎳含量控制在34%~50%之間，該材料具有優異的耐高溫性能和穩定的機械特性，在極端高溫環境下仍能保持結構穩定；

?    第二金屬片（7b）：采用膨脹系數大的合金材料，可選錳鎳銅合金、鎳鉻鐵合金、鎳錳鐵合金或純鎳，與第一金屬片形成顯著的膨脹系數差異，確保溫度變化時產生足夠的形變驅動力。

雙金屬片的復合接觸面兩端通過固定支架（10）進行固定，固定支架采用耐高溫絕緣材料制成，不與溫度控制裝置接觸，避免熱量傳導影響固定效果。雙金屬片的固定節點（9）用于限制雙金屬片的端點位移，確保溫度變化時雙金屬片僅在中間區域產生彎曲形變，從而精準驅動微反射鏡旋轉。

4. 信號切換核心：微反射鏡

微反射鏡（6）固定在第一金屬片（7a）的一側，采用高反射率光學鏡片制成，表面經過特殊鍍膜處理，確保光信號的反射效率（反射率≥99%），減少信號衰減。微反射鏡的尺寸和安裝角度經過精密計算，確保其恰好位于透鏡的焦點位置，使聚焦后的光信號能夠垂直入射到反射鏡表面，經過反射后沿預設路徑傳輸。

當雙金屬片發生彎曲形變時，會(huì )帶動微反射鏡同步旋轉，改變光信號的反射方向。通過控制微反射鏡的旋轉角度θ，可使反射光束產生2θ的角度偏移，經過透鏡還原為平行光后，在準直器陣列一側產生位移d（傍軸條件下d=f*tan(2θ)，其中f為透鏡焦距），從而實現光信號在不同輸出端口之間的切換。

5. 控制核心：溫度控制裝置

溫度控制裝置（8）設置于雙金屬片的下方，與雙金屬片大面積緊密接觸，能夠快速實現加熱升溫和快速降溫兩種功能，精準控制雙金屬片的溫度變化。溫度控制裝置采用高效加熱元件和散熱結構，加熱時可在短時間內使雙金屬片達到預設溫度，產生彎曲形變；降溫時通過快速散熱結構將熱量導出，使雙金屬片迅速恢復至初始狀態。

溫度控制裝置的控制精度可達±0.5℃，能夠精準調節雙金屬片的彎曲角度，進而控制微反射鏡的旋轉精度，確保光信號切換的準確性。同時，該裝置具備耐高溫、抗干擾的特點，可在極端高溫環境下穩定工作，為光開關的整體性能提供保障。

三、產品工作流程詳解

熱驅動微反射鏡光開關的工作流程主要分為“降溫狀態（初始狀態）”和“加熱狀態（切換狀態）”兩種模式，通過溫度控制裝置的溫度調節，實現光信號在不同輸出端口之間的精準切換，具體工作流程如下：

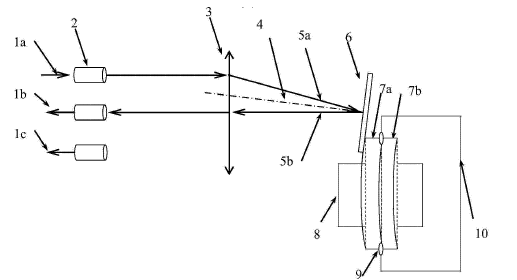

 2位 熱驅動微反射鏡光開關加熱切換原理圖

1. 降溫狀態（初始狀態）

當溫度控制裝置處于降溫狀態時，雙金屬片保持初始溫度，未發生明顯彎曲形變，微反射鏡處于初始位置（法線方向如圖1所示）。此時，光信號從光開關輸入端口1a入射，經過光纖陣列進入準直器陣列，被準直為平行光后傳輸至透鏡；透鏡將平行光聚焦到微反射鏡表面，經過高反射率反射后，沿原光路返回透鏡，被還原為平行光；最后，平行光通過準直器陣列耦合回光纖陣列，從第二光開關輸出端口1c出射，完成光信號的初始傳輸路徑。

2. 加熱狀態（切換狀態）

當需要切換光信號輸出端口時，溫度控制裝置啟動加熱功能，向雙金屬片傳遞熱量。由于第一金屬片（膨脹系數?。┖偷诙饘倨ㄅ蛎浵禂荡螅┑臒崦浝淇s差異，第二金屬片會(huì )產生更大的伸長量，進而擠壓第一金屬片，迫使雙金屬片向第一金屬片一側彎曲（如圖2中虛線位置彎曲至實線位置）。

雙金屬片的彎曲形變帶動固定在上面的微反射鏡同步旋轉θ角，微反射鏡的法線方向也隨之旋轉θ角。此時，入射光束5a的方向保持不變，但經過微反射鏡反射后的出射光束5b會(huì )旋轉2θ角；出射光束經過透鏡后被還原為平行光，在準直器陣列一側產生位移d。通過精準控制加熱溫度，可使位移d恰好匹配第一光開關輸出端口1b的位置，最終光信號從第一光開關輸出端口1b出射，實現光信號的切換。

3. 狀態恢復

當需要恢復初始傳輸路徑時，溫度控制裝置啟動快速降溫功能，將雙金屬片的熱量迅速導出，雙金屬片逐漸收縮并恢復至初始狀態，微反射鏡也隨之回到初始位置，光信號重新從第二光開關輸出端口1c出射。

通過溫度控制裝置的加熱和降溫循環，熱驅動微反射鏡光開關能夠實現光信號在不同輸出端口之間的穩定切換，切換響應時間≤10ms，滿足常規光通信系統的實時切換需求。

四、產品核心優勢與行業價值

1. 極致耐高溫性能，適配極端環境

產品采用耐高溫合金材料和特殊結構設計，雙金屬片、微反射鏡、溫度控制裝置等核心部件均經過高溫環境測試，可在-40℃+125℃的寬溫度范圍內穩定工作，尤其在極端高溫環境（+85℃+125℃）下仍能保持精準的切換性能，解決了傳統光開關不耐高溫的行業痛點，可廣泛應用于石油化工、工業控制、沙漠通信等極端環境場景。

2. 技術成熟可靠，成本優勢顯著

產品基于雙金屬片熱驅動技術，結構簡單、工藝成熟，無需復雜的微加工工藝或精密機械傳動部件，大幅降低了產品的制造成本和生產難度，量產成本僅為MEMS光開關的1/3~1/2。同時，成熟的技術路線確保了產品的穩定性和可靠性，平均無故障工作時間（MTBF）≥100萬小時，滿足光通信系統的長期穩定運行需求。

3. 低插入損耗，信號傳輸高效

通過優化光路設計（準直器陣列+透鏡+高反射率微反射鏡），產品的插入損耗≤0.5dB，回波損耗≥50dB，光信號傳輸損耗小，能夠有效保障光通信系統的傳輸質量。同時，產品的偏振相關損耗≤0.1dB，波長相關損耗≤0.2dB，適配不同波長的光信號傳輸，兼容性強。

4. 切換精準穩定，操作便捷

溫度控制裝置的精準控制的特性，使微反射鏡的旋轉角度精度≤0.1°，確保光信號切換的準確性；同時，產品支持熱插拔，安裝調試簡便，可直接集成到現有光通信系統中，無需對系統進行大規模改造，降低了用戶的使用成本。

五、適用場景與行業應用

熱驅動微反射鏡光開關憑借其耐高溫、低成本、高穩定的核心優勢，可廣泛應用于多個行業場景，具體包括：

1. 石油化工行業

石油化工生產過程中，煉油廠、化工廠的高溫作業區（如反應釜、蒸餾塔附近）需要穩定的光通信鏈路，用于設備監控、數據傳輸等。產品可在高溫、高濕度、腐蝕性環境下穩定工作，為石油化工行業的智能監控系統提供可靠的光信號切換解決方案。

2. 工業控制領域

工業生產中的高溫窯爐、鋼鐵冶煉、玻璃制造等場景，需要光通信系統實現設備之間的信號傳輸和控制指令下達。產品能夠適應工業現場的極端高溫環境，確保工業控制系統的穩定運行，提升生產效率和安全性。

3. 戶外通信基站

沙漠、戈壁、熱帶沙漠等極端氣候地區的通信基站，環境溫度高、晝夜溫差大，傳統光開關易出現性能衰減。產品的寬溫度范圍適配性和耐高溫性能，可確?；竟馔ㄐ沛溌返姆€定切換，提升通信網絡(luò )的覆蓋質量和可靠性。

4. 數據中心與通信網絡(luò )

數據中心的機房設備密集、散熱壓力大，局部環境溫度較高，產品可作為光交叉連接（OXC）、光分插復用（OADM）設備的核心部件，實現光信號的靈活切換和鏈路保護，同時低成本優勢可降低數據中心的建設和運營成本。

5. 航空航天領域

航空航天設備的工作環境復雜，溫度變化劇烈，對光開關的耐高溫、抗振動、穩定性要求極高。產品經過特殊工藝優化后，可滿足航空航天領域的嚴苛要求，用于衛星通信、航空電子系統等場景的光信號切換。

六、廣西科毅光通信的技術實力與服務保障

廣西科毅光通信科技有限公司（官網：www.m.hellosk.com）是一家專注于光通信器件研發、生產、銷售的高新技術企業，擁有一支由光學工程、材料科學、電子技術等領域專家組成的研發團隊，具備多年光開關、光耦合器、光分路器等產品的研發和量產經驗。

公司建立了完善的研發體系和質量控制體系，擁有先進的光學加工設備、高溫環境測試設備、光性能測試設備等，產品從設計、研發、生產到交付的每一個環節都經過嚴格的質量檢測，確保產品質量符合行業標準和用戶需求。同時，公司提供定制化服務，可根據用戶的具體需求（如端口數量、工作溫度范圍、插入損耗要求等）進行產品定制開發，為用戶提供個性化的光通信解決方案。

此外，公司建立了完善的售后服務體系，為用戶提供技術咨詢、安裝調試、維修保養等全方位服務，產品質保期為2年，質保期內免費提供維修或更換服務，確保用戶的正常使用。

結語

熱驅動微反射鏡光開關作為廣西科毅光通信的核心創(chuàng )新產品，憑借耐高溫、低成本、高穩定的核心優勢，突破了傳統光開關的性能瓶頸，為極端環境光通信提供了全新的解決方案。在光通信行業向極端環境、低成本、高可靠方向發展的趨勢下，產品具有廣闊的市場前景和行業價值。
