在全光網絡(luò )高速發展的當下，光開關作為光交換核心器件，其性能直接決定光網絡(luò )的傳輸效率、響應速度與穩定性，是5G通信、數據中心、智能傳感等領域的關鍵支撐組件。傳統機械類光開關依賴微型馬達驅動，存在響應速度慢、體積難以微型化、功耗較高等痛點，已逐漸無法適配新一代光通信系統的高頻切換需求。

聚合物分散液晶（PDLC）光開關憑借毫秒級響應速度、簡易制備工藝、優異物理穩定性等優勢，成為光開關領域的研發熱點。目前PDLC制備多采用光致聚合相分離法，但該方法需添加各類助劑，易對液晶性能造成損害，影響光開關長期穩定性。而溶致相分離法無需任何添加劑，操作簡便且過程易控，為PDLC光開關的規?；苽涮峁┝巳侣窂?。

廣西科毅光通信科技有限公司（官網：www.m.hellosk.com）深耕光通信器件研發與生產多年，始終聚焦光開關核心技術突破。本文基于溶致相分離法，以PMMA（聚甲基丙烯酸甲酯）為基底、TEB-30A液晶為功能材料，系統研究材料配比與固化溫度對PDLC光開關性能的影響，為高性能光開關的制備與優化提供技術參考。

一、PDLC光開關核心技術原理與優勢

PDLC光開關的核心原理是利用液晶分子的電光效應：無電場作用時，液晶微滴隨機分散于PMMA基底中，入射光經微滴多次散射，體系呈現乳白色不透明狀態（關態）；施加電場后，液晶分子沿電場方向定向排列，光散射效應減弱，體系迅速變?yōu)橥该鳡顟B(tài)（開態），通過電場的通斷實現光信號的快速切換。

相較于傳統光開關技術，PDLC光開關具備三大核心優勢：其一，響應速度快，切換時間可達毫秒級，遠超機械式光開關的毫秒至秒級響應；其二，制備成本低，溶致相分離法無需復雜光刻設備，工藝步驟簡化，適合批量生產；其三，穩定性?xún)?yōu)異，PMMA作為惰性聚合物，白光透過率高達92%，雙折射系數低，能有效提升光開關的光學穩定性與使用壽命。

作為光通信領域的重要器件，PDLC光開關的性能優化一直是行業關注重點。影響其光開關效應的關鍵因素包括材料配比、固化溫度、膜厚度、液晶微滴粒徑等，其中材料配比與固化溫度對液晶微滴的分布狀態、粒徑大小起決定性作用，直接影響光開關的透過率與切換性能。

二、溶致相分離法制備PDLC光開關實驗研究

2.1 實驗原料與制備工藝

本實驗以自制PMMA為基底材料，TEB-30A液晶為功能組分，N,N-二甲基甲酰胺為溶劑，不添加任何添加劑，采用溶致相分離法制備PDLC光開關膜，具體工藝如下：

1.  溶液制備：按3g:10ml的比例將PMMA與N,N-二甲基甲酰胺混合，置于磁力攪拌器上持續攪拌1小時，確保PMMA完全溶解，形成均勻透明的PMMA溶液；

2.  混合涂布：將PMMA溶液與TEB-30A液晶按不同體積比（3:2、1:1、2:3）混合，攪拌均勻后，將混合溶液均勻涂布于ITO導電玻璃表面；

3.  固化成型：將ITO玻璃置于XY型智能加熱控溫臺，分別設置22℃（室溫）與55℃（接近TEB-30A液晶清亮點）兩種固化溫度，控溫精度為±1℃；待混合溶液半干時，覆蓋另一塊ITO玻璃，以專用填充物控制膜厚度至20μm左右，持續固化至溶劑完全揮發，得到PDLC光開關樣品；

4.  樣品分組：最終制備4組樣品，分別為55℃固化的40%LC（液晶體積比）、50%LC、60%LC樣品，以及22℃固化的50%LC樣品。

2.2 性能測試方法

為全面評估PDLC光開關的性能，采用兩種測試體系對樣品進行表征，具體測試方案如下：

?    透過率-電壓特性測試：以氦氖激光（波長632.8nm）為光源，搭配鎖相放大器光電探頭作為探測器，在樣品兩端施加0-40V直流電壓，記錄不同電壓下的透過率變化，繪制透過率-電壓曲線，評估光開關的切換性能；

?    可見光區穩定性測試：以溴鎢燈（連續光譜）為光源，連接電腦控制的光柵光譜儀，測試樣品在400-700nm可見光范圍內的開關態透過率曲線，分析其光譜穩定性。

三、PDLC光開關性能影響因素分析

3.1 材料配比對光開關性能的影響

材料配比（液晶與PMMA溶液體積比）直接決定液晶微滴在基底中的分布狀態與粒徑大小，進而影響光開關的透過率與切換效應。圖1為55℃固化條件下，不同液晶含量（40%、50%、60%）樣品的透過率-電壓曲線。

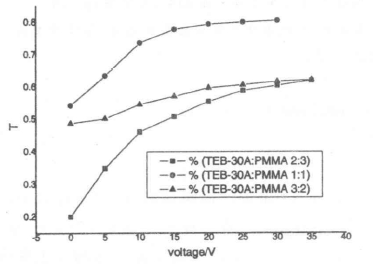

圖1:材料配比對PDLC開關效應的影響

測試結果顯示：液晶含量從40%提升至50%時，樣品的最大透過率從62%升高至80%，提升近20%，但關態透過率同步從20%左右增至50%以上，光開關效應顯著減弱；當液晶含量進一步提升至60%，樣品透過率未繼續升高，反而出現小幅下降，且開關效應愈發不明顯。

通過200倍偏光顯微鏡觀察樣品微觀結構，發現液晶含量對微滴形態的影響呈現明顯規律：

40%LC樣品中，液晶微滴分布密度大且粒徑均勻，平均粒徑約20μm（圖2），能對入射光產生強烈多次散射，關態透過率低，開關對比度優異，是最優配比方案；

圖2: 40%LC的PDLC在200倍顯微鏡下照片標尺為125微米

50%LC樣品中，液晶微滴粒徑過?。ㄐ∮?μm，圖3），光散射能力不足，導致關態透過率過高，開關效應減弱；

圖3: 50%LC的PDLC在200倍顯微鏡下照片標尺為125微米

60%LC樣品中，液晶含量過高導致微滴分布極不均勻，粒徑跨度從幾微米至一百多微米（圖4），體系散射一致性差，光開關性能大幅下降。

圖4: 60%LC的PDLC在200倍顯微鏡下照片標尺為125微米

3.2 固化溫度對光開關性能的影響

固化溫度是影響PDLC膜微觀結構的另一關鍵因素。實驗選取50%LC配比樣品，對比22℃（室溫）與55℃（接近液晶清亮點）兩種固化溫度下的光開關性能，測試結果如圖5所示。

圖5: 固化溫度變化對開關效應的影響

由圖可知，55℃固化樣品的光開關性能顯著優于室溫固化樣品：其關態透過率從室溫固化的50%以上降至30%以下，開態透過率從75%提升至82%，開關對比度提升近50%。這是因為接近液晶清亮點的固化溫度下，液晶分子流動性增強，在相分離過程中能形成更均勻的微滴分布；同時，高溫固化可減少PMMA基底中的殘留應力，提升膜層平整度，降低光傳輸損耗。

值得注意的是，固化溫度過高（超過液晶清亮點）會(huì )導致液晶分子過度取向，反而破壞微滴的分散狀態，因此固化溫度需精準控制在液晶清亮點附近，才能實現光開關性能的最優提升。

3.3 可見光區光譜穩定性測試

為驗證PDLC光開關在實際應用中的光譜適配性，以溴鎢燈為光源，測試40%LC、55℃固化樣品在可見光區（400-700nm）的開關態透過率曲線，結果如圖6所示。

圖6: PDLC光開關效應在可見光區的穩定性

測試結果表明，該樣品在400-650nm波長范圍內透過率變化平穩，波動幅度小于5%，具備良好的光譜穩定性；在650-700nm波長范圍內，透過率隨波長增加呈明顯上升趨勢，這是因為當入射光波長遠超液晶微滴粒徑（20μm）時，光散射效應減弱，體系透過率顯著提升。該特性使PDLC光開關可適配多波長光通信系統，具備廣泛的應用場景適配性。

四、PDLC光開關優化方向與行業應用前景

4.1性能優化核心方向

基于本次實驗結果，高性能PDLC光開關的制備需把控三大核心要點：一是材料配比，液晶體積比控制在40%左右，可實現微滴粒徑與分布密度的最優平衡；二是固化工藝，溫度精準控制在液晶清亮點附近（55℃左右），提升開關對比度與透過率；三是材料選型，后續可選用折射率與PMMA更匹配的液晶材料，進一步降低關態透過率，提升開關響應速度。

此外，通過優化膜厚度（控制在15-25μm）、改進涂布工藝（采用刮刀涂布替代手工涂布）等方式，可進一步提升PDLC光開關的批量生產一致性，降低生產成本，為規?；瘧玫於ɑA。

4.2行業應用場景拓展

PDLC光開關憑借優異的性能，已在多個光通信領域展現出廣闊應用前景：在數據中心，可用于光鏈路的快速切換與故障自愈，提升數據傳輸的可靠性；在5G基站，可實現多頻段光信號的動態分配，適配高頻通信需求；在智能傳感系統，可作為光調制器核心組件，提升傳感精度與響應速度。

隨著全光網絡(luò )的持續升級，PDLC光開關的市場需求將持續增長。廣西科毅光通信科技有限公司依托本次實驗技術成果，已啟動高性能PDLC光開關的產業化研發，預計可實現開關響應速度≤5ms、開關對比度≥5:1、使用壽命≥10萬小時的核心指標，為行業提供高性?xún)r(jià)比的光開關解決方案。

溶致相分離法為PMMA基PDLC光開關的制備提供了簡易、低成本的技術路徑，實驗證明：液晶體積比40%、固化溫度接近液晶清亮點（55℃）時，可制備出開關性能優異、光譜穩定性良好的PDLC光開關。該技術無需添加任何添加劑，能有效提升光開關的長期穩定性，適合規?；a(chǎn)。

廣西科毅光通信科技有限公司始終以技術創(chuàng )新為核心，聚焦光開關等關鍵光通信器件的研發與突破，致力于為全球客戶提供高性能、高可靠性的光通信解決方案。
