在當今高速發展的光通信網絡(luò )中，光開關、光纖跳線作為核心連接與控制元件，廣泛應用于數據中心、智能電網、5G基站以及工業自動化系統中。隨著網絡(luò )規模不斷擴大，如何實現對光纖鏈路的高效檢測、精準定位和不停機維護，已成為行業運維人員面臨的重要挑戰。

近日，我們深入研究了一項國家發明專利——《光纖跳線、光纖跳線測試工具以及測試方法》，并結合自身在光通信設備領域的研發經驗，對該技術進行了深度解讀與優化適配，旨在為客戶提供更智能、更高效的光纖管理解決方案。

一、傳統光纖跳線檢測方式的局限性

在傳統的光纖布線系統中，當需要識別某一條特定的光纖跳線時，通常采用“斷連發光法”：即從設備端口拔下跳線一端，接入可見光源（如紅光筆），通過觀察另一端是否出光來判斷通路關系。

這種方法雖然簡單直觀，但存在明顯弊端：

• 中斷業務傳輸：拔出正在運行的光纖會(huì )導致通信鏈路中斷，影響系統穩定性；

• 操作繁瑣耗時：尤其在密集布線環境中，逐條排查效率極低；

• 易造成誤插或損壞接口：頻繁插拔增加人為失誤風險；

• 無法遠程確認：缺乏可視化反饋機制，難以實現快速定位。

特別是在電力系統、金融交易、醫療影像等對連續性要求極高的場景中，這種“停機檢測”的模式已越來越不被接受。

因此，開發一種無需中斷信號即可完成跳線識別的新一代測試技術，成為行業迫切需求。

二、新型光纖跳線結構設計：讓檢測“無感化”

根據國家知識產權局公布的發明專利CN112444919A，由中國南方電網超高壓輸電公司廣州局團隊提出的一種創(chuàng )新型光纖跳線結構，成功解決了上述難題。

核心結構亮點如下：

1. 內置塑料光纖+雙向耦合點設計

·         在常規石英光纖本體的保護層內，額外包埋一根塑料光纖（PlasticOpticalFiber,POF）；

·         塑料光纖在跳線兩端的補強部處彎折180°，形成兩個對稱的光纖耦合點；

·         耦合點位于補強部遠離連接頭的一側，方向朝外，便于外部檢測設備接入。

優勢說明：
塑料光纖具有良好的可見光傳輸特性，尤其適合綠光/紅光傳播；而將其彎折引出形成耦合點，使得外部光源可在不接觸主信號通道的前提下進行耦合激勵，真正實現“帶電檢測”。

2. 補強部結構優化（圓臺狀設計）

·         補強部位采用圓臺狀結構（見圖2），增強機械強度的同時，也為后續專用檢測器提供精準定位基準；

·         避免因結構松動導致耦合失效，提升長期使用的可靠性。

3. 保護層材料多樣化選擇

·         保護層可選用透明、半透明或不透明塑料材料；

·         若使用透明護套，整條跳線在檢測時會(huì )呈現均勻發光效果，視覺辨識度極高；

·         若為不透明護套，則僅在兩端耦合點處可見光點，適用于高保密性環境。

此設計充分體現了靈活性與實用性兼顧的理念，可根據不同應用場景靈活選型。

三、配套測試工具：專為“非侵入式檢測”而生

僅有特殊結構的跳線還不夠，還需匹配專用的光纖跳線測試工具才能發揮最大效能。該專利同步公開了一款高度集成化的檢測裝置，主要由三部分組成：

• 檢測器（圓柱狀主體）

• 測試線（塑料尾纖）

• 可見光發生器（建議使用綠光）

工作原理詳解：

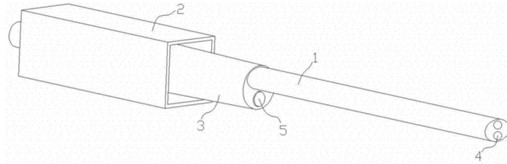

光纖跳線立體結構示意圖

如上圖所示，檢測器端面設有內凹的卡接腔，包含：

• 檢測端（中央區域）

• 卡接套（環繞周向）

• 避讓槽（軸向開槽，用于容納主光纖本體）

具體操作步驟如下：

1. 對準安裝：將檢測器的卡接腔對準跳線任一端的補強部，避讓槽覆蓋光纖本體；

2. 旋轉鎖定：以光纖為中心旋轉檢測器，并施加軸向壓力，直至卡接套完全套入補強部；

3. 自動耦合：此時內部的測試耦合點與跳線上的光纖耦合點實現物理貼合；

4. 啟動光源：打開綠光發生器，光線經測試線→塑料光纖→另一端耦合點輸出。

關鍵創(chuàng )新點：
卡接結構的設計實現了“機械自鎖+光學耦合同步完成”，只要能順利套入，就代表光路已正確建立，極大降低了操作門檻。

圖2：光纖跳線測試工具立體圖

此外，測試線采用標準塑料尾纖，其連接頭可直接與綠光發生器輸出端對接，無需定制轉換模塊，提升了通用性和便攜性。

四、為何推薦使用“綠光發生器”？

在可見光譜中，人眼對波長約為532nm的綠光最為敏感，且綠光在塑料光纖中的衰減最小，傳輸距離最遠。

實驗數據顯示，在相同功率下，綠光在POF中可穩定傳輸超過100米，遠優于紅光（650nm）或其他顏色光源。這對于大型機房、跨樓層布線等長距離場景尤為重要。

因此，該專利明確指出：“可見光發生器優選為綠光發生器”，這也是我們在推廣此類測試方案時強烈建議客戶采納的技術細節。

五、真實應用場景解析

這項技術不僅停留在理論層面，已在多個領域展現出巨大應用潛力：

場景一：智能電網運維

南方電網作為該專利的申請人之一，正是看中其在高壓變電站二次系統中的實用價值。站內大量繼電保護光纖回路常年處于運行狀態，傳統檢測方式極易引發誤動作。而采用該新型跳線+檢測工具組合后，運維人員可在不停機情況下快速定位故障鏈路，顯著提升響應速度與安全性。

場景二：數據中心跳線管理

在萬兆級數據中心中，成千上萬條光纖交織在一起。每當新增服務器或調整拓撲時，都需要精確識別對應跳線。借助該技術，管理員只需在一端接入檢測器，另一端即可看到明顯的綠色光斑，配合手機拍照記錄，輕松完成配線核對。

場景三：軌道交通信號系統

高鐵列控系統依賴高可靠性的光纖通信網絡(luò )。由于列車運行期間嚴禁中斷信號，因此必須采用非中斷式檢測手段。該技術完美契合這一需求，已被多家軌道交通設備商納入下一代車載通信模塊設計方案。

六、與光開關系統的融合展望

作為一家專注于光開關產品研發與制造的企業，廣西科毅光通信科技有限公司敏銳地意識到：這項新型光纖跳線檢測技術，未來有望與我們的MEMS光開關、機械式光開關等產品深度融合，構建更加智能化的光網絡(luò )管理系統。

設想如下場景：

• 將檢測用的塑料光纖與主控MCU相連；

• 當系統發出“尋線指令”時，自動觸發綠光脈沖；

• 結合攝像頭或光電傳感器陣列，AI算法可實時識別亮燈跳線位置；

• 最終在監控平臺上以高亮形式顯示路徑走向，實現“一鍵找線”。

這不僅是對人工巡檢的替代，更是邁向全光自動化運維的關鍵一步。

我們目前正在開展相關預研工作，計劃在未來兩年內推出首款支持“智能發光識別”的可編程光開關矩陣系統，敬請期待！

七、技術優勢總結

六大核心優勢歸納：

1. 免中斷檢測：全程無需拔插主光纖，保障業務連續性；

2. 即插即測：卡扣式結構設計，普通人也能快速上手；

3. 雙向可視：兩端均可作為檢測起點，提升靈活性；

4. 結構緊湊：無外露引線，外形與普通跳線幾乎一致；

5. 兼容性強：支持LC、SC、FC等多種接口類型；

6. 易于推廣：原材料成本增加有限，適合規?；a(chǎn)。
