在全光網絡(luò )與光纖通信系統中，光開關實現光路交換、選路與調度的核心器件，其性能直接影響著網絡(luò )的靈活性與效率。傳統光開關往往面臨體積大、功耗高、響應慢以及與光纖系統集成困難一直難以攻克。廣西科毅光通信科技有限公司（www.m.hellosk.com）深耕光電器件領域，并基于前沿專利技術研究出新型產品——光纖集成電光開關，率先將其轉化為具備高性能與高性?xún)r(jià)比的實用化產品。

光纖網絡(luò )的核心瓶頸與我們的解決思路

傳統機械式光開關或MEMS光開關雖然技術成熟，但存在運動部件、響應速度受限（通常在毫秒級）、且難以實現高度集成化。熱光開關功耗較大，液晶光開關則存在溫度敏感性高的問題。在追求超低延遲、超高密度集成的數據中心互連（DCI）和5G前傳/回傳網絡(luò )中，市場亟需一種結構緊湊、響應快速、驅動簡單且能與光纖無縫對接的新型光開關。

針對這一需求，我們的技術團隊并聚焦于利用鈮酸鋰晶體（LiNbO?）卓越的電光效應來開發解決方案。鈮酸鋰晶體被譽為“光學硅”，具備電光系數大、物理化學性質穩定、光學透明窗口寬、易于制成高質量薄膜等突出優點，是制作高速光調制器、開關的理想材料。

我們的核心思路是：將鈮酸鋰薄膜與經典的光纖法布里-珀羅（F-P）干涉腔結構相結合，創(chuàng )造一種全新的光纖集成光開關。這種設計巧妙地將電光調制與光學諧振效應融合，通過純電學信號控制光學信號的“通”與“斷”，實現了器件的小型化、快速響應和與光纖系統的原生兼容。

核心技術原理：電光調諧的法珀腔

我們的光纖集成光開關，其核心是一個由兩根端面鍍有高反射膜的光纖相對放置形成的微型F-P腔。光在兩面反射膜之間發生多次反射干涉，只有當光波長滿足諧振條件時，才能以極高的效率透過該腔體。這一透射譜對腔長的變化極其敏感。

專利技術的精髓在于，在F-P腔內（或反射膜上）集成了一片超薄的鈮酸鋰晶體薄膜，并使其精確覆蓋光纖的纖芯區域。當我們在這片薄膜的兩側施加一個電壓時，基于鈮酸鋰的線性電光效應（普克爾斯效應），其折射率會(huì )隨外加電壓發生線性改變。

折射率的改變，直接等效于光學F-P腔的物理腔長發生了改變。如此一來，整個腔的諧振波長便會(huì )發生偏移。對于一束固定波長的入射光，我們只需通過調節施加在鈮酸鋰薄膜上的電壓，就能控制該波長是否處于腔的諧振峰上：

• 當處于諧振峰時，光強透過率最大，開關處于“開”狀態。

• 當偏離諧振峰時，光強透過率最小，開關處于“關”狀態。

這個過程完全由電壓控制，無任何機械運動，理論響應速度可達納秒級，功耗極低，且結構極為緊湊，真正實現了“以電控光”。

產品結構設計與制造工藝

我們的產品設計充分考慮了可靠性、易制造性和高性能。以下是基于專利的幾種典型結構實現方式，展現了我們在光開關制造領域的工藝靈活性。

結構一：薄膜集成式

此結構中，鈮酸鋰晶體薄膜直接貼合在入射光纖的端面反射膜上。微電極（如采用導電性?xún)?yōu)異的碳納米管紡絲）直接制作在薄膜的上下表面，并與外接驅動電源連接。這種結構集成度最高，電場直接施加于工作介質，效率突出。

圖1 薄膜集成式結構示意圖

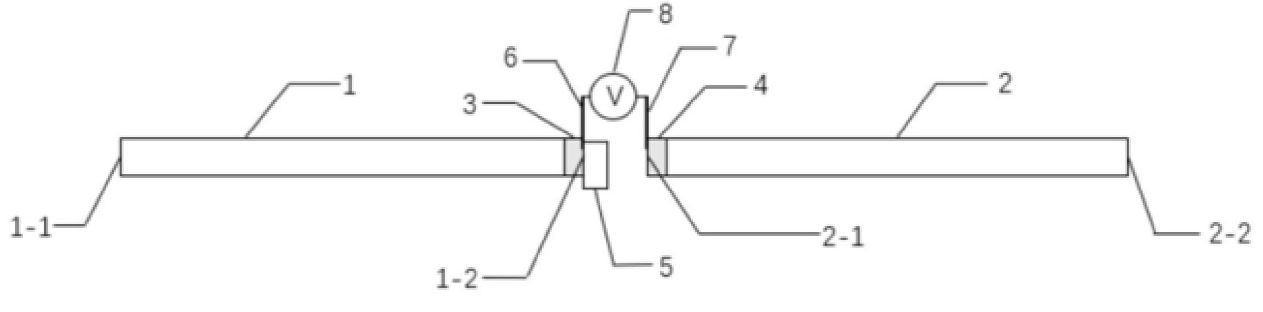

結構二：光纖包層電極式

在這一設計中，為了簡化薄膜加工和電極制作工藝，我們將驅動電極制作在兩根光纖相對端面的包層區域。電源正負極分別連接入射和出射光纖的包層電極，從而在光纖間隙（即F-P腔）中形成跨越鈮酸鋰薄膜的縱向電場。這種設計降低了薄膜本身的加工要求，提高了工藝容差。

圖2 光纖包層電極式結構

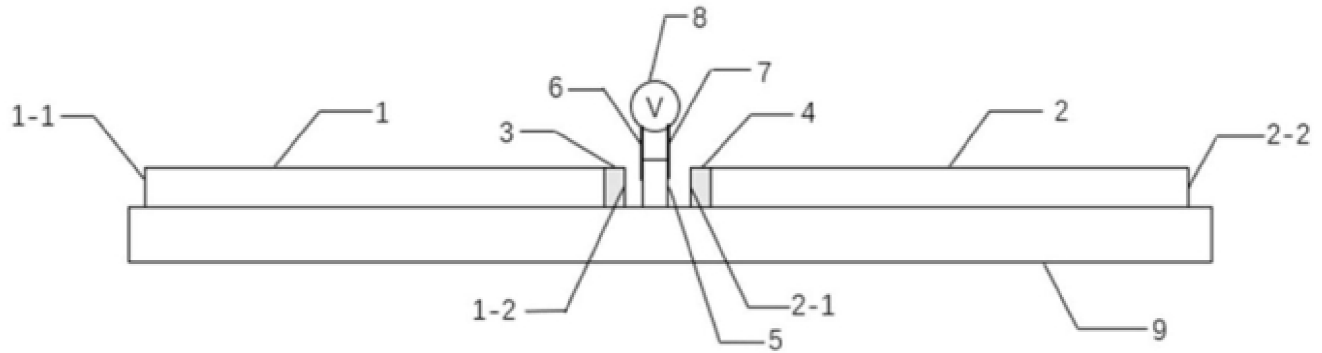

結構三：基板穩固集成式

對于需要極高穩定性的應用，我們采用玻璃基板作為整個F-P腔的支撐骨架。兩根光纖先精密對準形成腔體，并固化在基板上。隨后，將已制作好電極的鈮酸鋰晶體薄膜精準放置在腔內并固定。這種結構機械穩定性最好，抗環境干擾能力強，適用于惡劣工況。

圖3 基板穩固集成式結構

我們的制造流程融合了精密光纖處理、薄膜集成和微裝配技術：

1. 精密端面處理：對標準通信光纖端面進行超精研磨拋光，并鍍制由SiO?/Ta?O?等材料構成的高質量、低損耗反射膜堆。

2. 薄膜集成：采用紫外固化膠等工藝，將定制化的鈮酸鋰晶體薄膜精確粘附于指定位置，確保完美覆蓋纖芯光路。

3. 微電極制作：通過磁控濺射或特殊工藝在指定區域形成微米級電極。

4. 精密對準與封裝：在六維高精度對準平臺上，利用V型槽和壓電驅動器將兩根光纖進行亞微米級對準，形成優化的F-P腔，隨后進行堅固封裝。

光纖集成光開關產品優勢與應用前景

• 超高集成度與小型化：器件主體即為光纖本身，體積遠超傳統分立器件，非常適合高密度光通信板卡和模塊。

• 快速電光響應：基于鈮酸鋰的電光效應，開關狀態切換速度可達納秒至微秒級，滿足未來高速光交換需求。

• 低驅動電壓與功耗：利用諧振增強效應，可用相對較低的電壓實現高的消光比，系統功耗顯著降低。

• 極低的插入損耗：光纖到光纖的直接耦合方式，避免了復雜的光路耦合，插損遠低于多數空間光開關。

• 出色的可靠性：全固態設計，無移動部件，抗震動、抗沖擊，壽命長。

• 成本效益高：材料（如鈮酸鋰）資源豐富，工藝可與現有光纖器件產線兼容，利于大規模生產降本。

光纖集成光開關產品應用領域：

• 光網絡(luò )交換與保護：用于光纖通信線路、城域網/DWDM系統中的光路倒換和保護開關。

• 傳感系統：在光纖傳感網絡(luò )中，用于信號選通和多點監測。

• 測試與儀器：作為可編程光衰減器或光路選擇器，集成于光測試設備中。

• 國防與科研：用于激光系統、量子光學實驗中的快速光路控制。

將先進的學術專利轉化為成熟、可靠的商用產品，是我們的核心能力之一。我們推出的這款基于鈮酸鋰薄膜和光纖F-P腔的電光開關，不僅代表了一種創(chuàng )新的技術路徑，更是我們?yōu)榻鉀Q客戶在光開關領域面臨的實際挑戰而提供的切實答案。

我們堅信，這種高性能、高集成度的光纖集成光開關，將成為構建下一代敏捷、高效、緊湊型全光網絡(luò )的關鍵基石。廣西科毅光通信期待與業界伙伴合作，共同推動光通信技術的發展與革新。
