1×16 磁光固態光開關 - 廣西科毅光通信

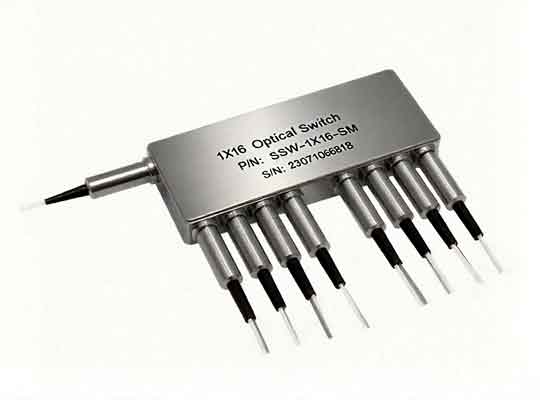

1×16 磁光固態光開關
1×16 磁光固態光開關
波長范圍:
1550nm
應用領域:
光信號路由
網絡(luò )保護
突發交換
可配置分插復用
信號監控
儀器儀表
產品特點:
高速
非機械式
高可靠性
故障安全鎖定
低插入損耗
堅固耐用
緊湊
高性?xún)r(jià)比
直接低電壓驅動
產品詳情




1×16 固態磁光開關通過將輸入光信號重定向到選定的輸出光纖來連接光通道。這是利用專利的非機械結構實現的，并通過電控信號激活。鎖存式操作可在驅動信號移除后保持選定的光路。全固態 1×16 磁光開關具有低插入損耗、高消光比、高通道隔離度以及極高的可靠性和重復性。它旨在滿足最苛刻的切換要求，包括持續無故障運行、長壽命、在沖擊/振動環境和大溫度變化下運行以及快速響應時間。



該開關還具有內置環行器 (Circulator) 和隔離器 (Isolator) 功能。本系列開關可提供電子驅動器。




n  應用領域

l  光信號路由

l  網絡(luò )保護

l  突發交換

l  可配置分插復用

l  信號監控

l  儀器儀表



n  產品特點

l  高速

l  非機械式

l  高可靠性

l  故障安全鎖定

l  低插入損耗

l  堅固耐用

l  緊湊

l  高性?xún)r(jià)比

l  直接低電壓驅動











n  性能規格

1x16磁光系列開關

單位

最小值

典型值

最大值

工作波長[1]

nm

1520

1550

1580

nm

1295

1310

1325

插入損耗[2]

dB


1.5

2.5

均勻性

dB


0.7

1.0

串擾[2]

dB

40

50


回波損耗[2]

dB

50



偏振相關損耗 (PDL)

dB


0.15

0.4

偏振模色散 (PMD)

ps



0.2

開關速度 (上升, 下降)

μs


50

200

重復頻率

Hz


2000


耐久性

次

1011



光功率處理能力[3] [4]

mW


300

500

開關類型



固態鎖存式


工作溫度

°C

-5


65

存儲溫度

°C

-40


85

光纖類型



SMF28



[1]. Agiltron 可在 L 波段達到相同規格。

[2]. 測量值不含連接器（損耗）。
[3]. 可提供高功率型號。
[4]. （此為）連續工作模式；如需脈沖工作模式，請咨詢。

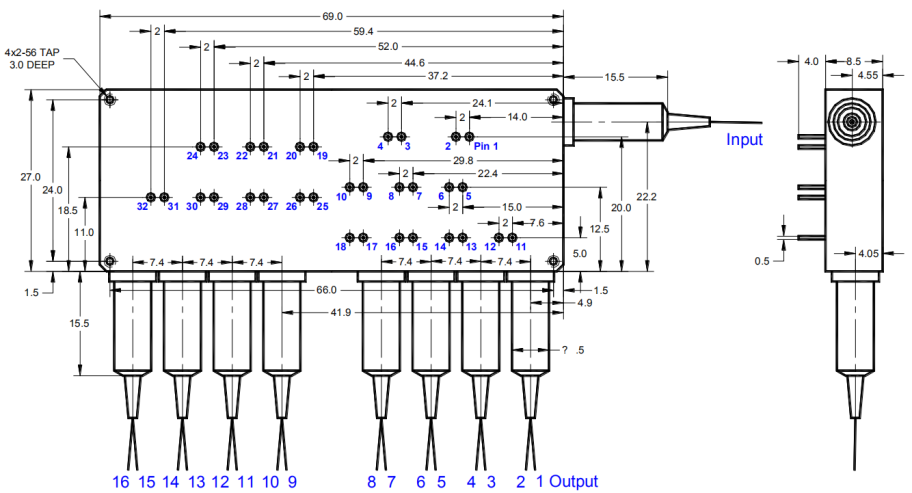

n  尺寸 (單位: mm)




n  電氣驅動信息

每個切換點通過施加電壓脈沖來驅動。施加一種極性的脈沖，一條光路將被連接并鎖定在該位置。施加相反極性的脈沖，在脈沖移除后，另一條光路將被連接并鎖定在該位置。



參數

單位

最小值

典型值

最大值

電阻 (每組引腳)

Ω

15

18

22

開關電壓

V

2.25

2.5

2.75

脈沖持續時間

ms

0.2

0.3

0.5








n  電氣驅動對照表


Optical Path

PG1   *

PG2

PG3

PG4

PG5

PG6

PG7

PG8

PG9

PG10

PG11

PG12

PG13

PG14

PG15

PG16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32


IN→P1

+

-

+

-

+

-

+

-

+

-

+

-

-

+

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P2

-

+

-

+

+

-

+

-

+

-

+

-

-

+

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P3

+

-

+

-

-

+

+

-

+

-

-

+

+

-

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P4

-

+

-

+

-

+

+

-

+

-

-

+

+

-

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P5

+

-

+

-

-

+

-

+

+

-

-

+

-

+

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P6

-

+

-

+

-

+

-

+

+

-

-

+

-

+

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P7

+

-

+

-

-

+

-

+

-

+

-

+

-

+

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P8

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P9

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+


IN→P10

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+


IN→P11

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+

+

-

-

+

-

+


IN→P12

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+

+

-

-

+

-

+


IN→P13

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

-

+

-

+

-

+

+

-

-

+


IN→P14

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

-

+

-

+

-

+

+

-

-

+


IN→P15

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

+

-

-

+

-

+

-

+

+

-


IN→P16

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

+

-

-

+

-

+

-

+

+

-


* PG1: 引腳組 1 (Pin Group 1)。 ** NC: 無電氣連接 (No electronic connection)。

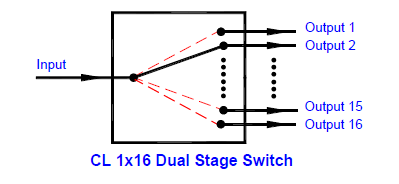

n  光路由







n  訂貨信息：SSW-A-B-C-D-E-F-G



A

B

C

D

E

F

G

類型

波長

開關

封裝

光纖類型

光纖長度

連接器

116=1x16

000=特殊

3=1310

5=1550

0=特殊

2=雙級

0=特殊

1=標準

0=特殊

1=SMF-28

0=特殊

3=900μm松套管

1=裸纖

0=特殊

1=0.25m

2=0.5m

3=1.0m

0=特殊

1=無

2=FC/PC

3=FC/APC

4=SC/PC

5=SC/APC

6=ST/PC

7=LC

8=雙工LC

9=MTP

0=特殊


示例型號： SSW-116-3-2-1-1-1-1-1

描述：類型: 1×16、波長: 1310 nm、開關: 雙級 (Dual Stage)、封裝: 標準 (Standard)、光纖類型: SMF-28 裸纖 (SMF-28 Bare fiber)、光纖長度: 0.25米 (0.25m)、連接器: 無 (None)

如需定制組件，請提供詳細要求。
