技術核心，光開關矩陣的三大實現路徑

光開關矩陣的技術實現，直接決定了其性能上限與應用場景。目前，市場上成熟且廣泛商用的技術主要分為三類，它們分別基于不同的物理原理與機械結構。

首先是基于MEMS技術的光開關矩陣。它通常被稱為MOEMS（微光機電系統）。其核心原理是通過靜電力或電磁力驅動微鏡運動，從而改變光路方向。

這種技術又可細分為二維與三維兩種架構。二維MEMS光開關的每個交叉點都對應一個微鏡，結構簡單、損耗較低，但擴展性受限制。

三維MEMS開關則利用輸入與輸出兩端的微鏡陣列，通過精確的角度偏轉實現任意端口間的連接，雖控制復雜，但能輕松實現大規模交叉容量。

其次是壓電光束導向技術，亦稱直接光束控制技術。該技術的設計哲學非常直接：移動光纖準直器本身，使需要連接的兩個準直器精確對準在同一直線上，讓光信號“直通”，無需任何反射元件。

其驅動力來源于壓電陶瓷的逆壓電效應——在電壓作用下，陶瓷體會(huì )發生微米級形變，借此推動準直器進行精密位移。

最后是自動光耦合技術。這是一種最接近傳統光纖熔接或連接器插拔理念的技術。它通過高精度步進馬達，驅動兩個特制光纖連接頭進行物理接觸與鎖定，直接建立光路。

由于光信號在連接界面直接傳輸，不經過透鏡、反射鏡等任何光學元件，因此從理論上講，其光信號傳輸的本征損耗最低。

結構與原理，深入剖析三種技術的運作機制

理解不同技術的內部結構，是辨析其性能差異的關鍵。下面我們通過示意圖和原理描述，逐一拆解。

1.MEMS技術：微鏡的舞蹈

二維MEMS開關就像一個龐大的微型鏡子陣列。每個微鏡只有兩個狀態：“升起”（反射狀態）或“落下”（直通狀態）。

當微鏡升起時，它將輸入光束反射到指定的輸出端口；當它落下時，光束則直接穿過，到達默認的對向端口。這種結構簡單直觀，但端口數量受限于微鏡的制造密度與可靠性。

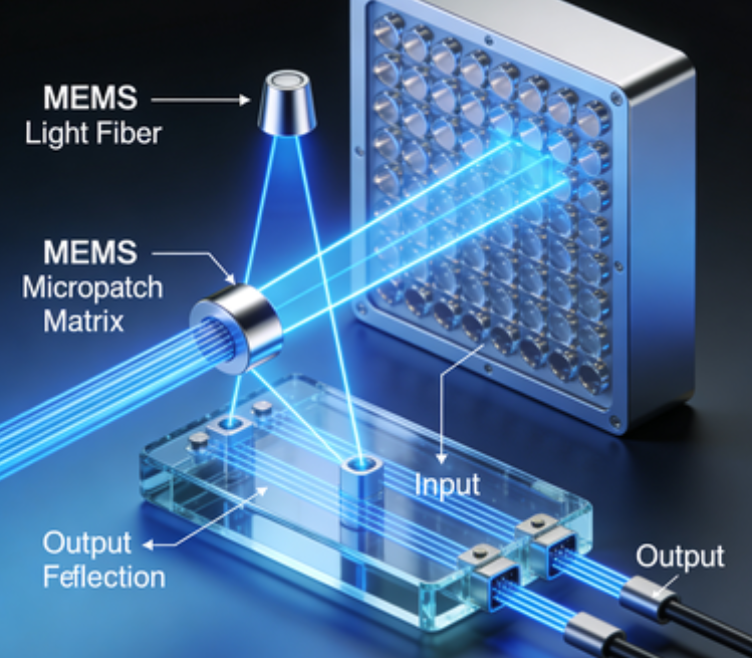

圖1：三維MEMS光開關矩陣工作原理模擬圖

三維MEMS開關的結構更為精巧。如圖1所示，它采用兩組獨立的微鏡陣列，分別對應輸入和輸出光纖。

每個微鏡安裝在萬向節上，可進行多維度偏轉。輸入微鏡將光束導向任意一個輸出微鏡，再由輸出微鏡將光束耦合進對應的輸出光纖。

這種架構僅需M+N個微鏡即可實現M×N的交叉連接，極大地提升了系統的可擴展性，但同時對微鏡的偏轉精度和控制算法提出了極高要求。

2.壓電光束導向技術：精準的直線對齊

該技術的核心在于“直接”與“對準”。如圖2所示，系統由兩面相對放置的光纖準直器陣列構成，每個準直器都集成在一個由壓電陶瓷驅動的高精度位移平臺上。

當需要建立某一光路時，控制系統會(huì )計算并驅動對應的輸入與輸出準直器，使其光學中心軸嚴格共線。光信號便像通過一根虛擬的直通光纖一樣，從一個準直器傳輸到另一個準直器。

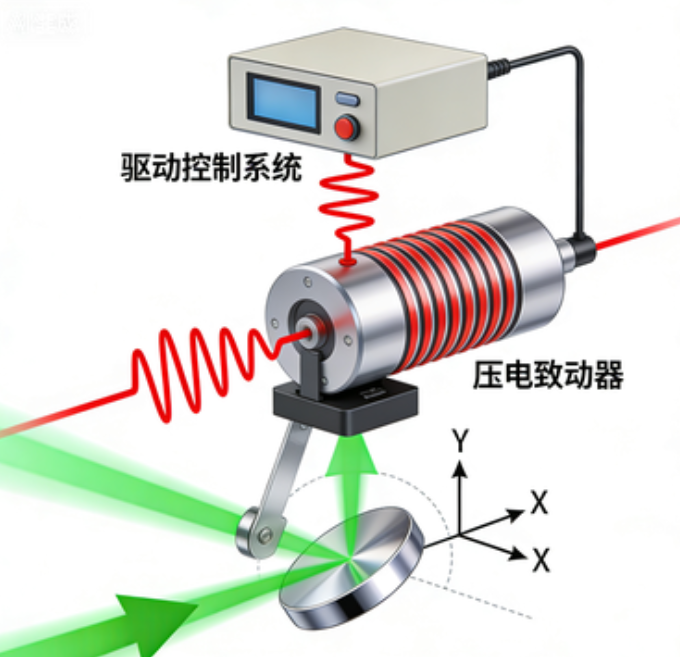

圖2：壓電光束導向技術原理模擬圖

其優勢在于光路中沒有反射面，避免了由此帶來的損耗與反射。代表廠商如Polatis的OSM系列產品，便采用了這一技術路線。

3.自動光耦合技術：物理連接的極致

自動光耦合技術將“光纖連接”這一動作自動化、矩陣化。如圖3所示，其系統通常分為三層：上層是攜帶光纖連接頭的移動平臺，由步進馬達驅動；中間是固定的高精度光纖鎖定層。

建立連接時，馬達將上層的兩個特定連接頭精確移動至鎖定層對應的插座上方，并插入、鎖定，形成穩定的物理接觸光路。

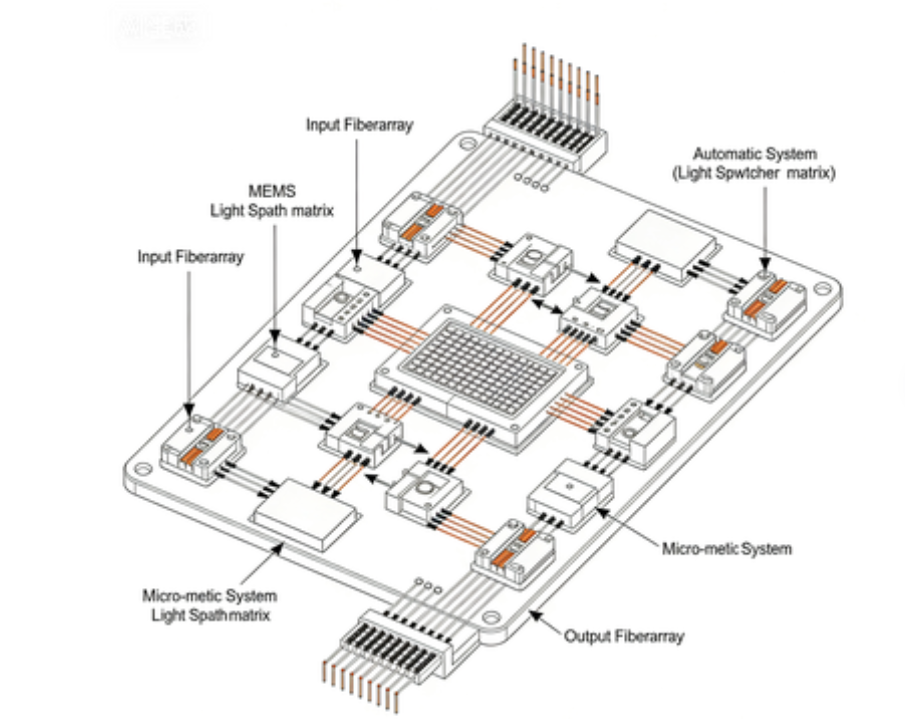

圖3：自動光耦合技術光開關矩陣結構示意圖

這種方式的光路性能與高質量的光纖跳線連接相當。以色列FiberzoneNetworks公司的AFM360系列是此技術的典型應用。但機械插拔的物理特性，也為其帶來了壽命方面的挑戰。

性能比拼，關鍵指標決定應用場景

選擇光開關矩陣時，不能只看原理，更要關注由其技術路線所決定的各項性能參數。這些指標直接關系到它在實際網絡(luò )中的表現。

插入損耗：信號衰減的標尺

插入損耗是光信號通過設備后功率的減少值，越低越好。在這一指標上，三種技術分出了高下：

• 自動光耦合技術表現最佳，通常低于0.5dB，因為它模擬了最優的光纖直接連接。

• 壓電光束導向技術次之，損耗主要取決于對準精度，一般低于1.5dB。

• MEMS技術相對較高，通常在3dB左右，因為光路經歷多次反射，受鏡面光潔度、涂層和角度誤差等多重因素影響。

回波損耗與臨路串擾：信號純度的守護者

回波損耗反映有多少光被反射回輸入端，值越?。ㄘ摻^對值越大）越好。自動光耦合與壓電技術因端面少，可優于-45dB；而MEMS開關因反射面多，通常在-30dB左右。

臨路串擾衡量光信號泄露到其他端口的程度。自動光耦合技術憑借物理隔離的優勢，串擾可大于80dB，幾乎可忽略不計。而MEMS和壓電技術由于光信號在自由空間交叉，存在散射，串擾指標一般在60dB左右。

開關時間與耐用性：速度與壽命的權衡

開關時間即端口切換速度：

• MEMS與壓電技術較快，可達毫秒級，滿足動態路由需求。

• 自動光耦合技術因涉及機械移動，較慢，通常在秒級。

工作壽命（切換次數）則呈現相反趨勢：

• MEMS與壓電技術無機械磨損，壽命極長，可達百萬次甚至更高。

• 自動光耦合技術的物理插拔動作限制了其壽命，單通道通常為數千次級別。

其他關鍵指標

• 最小輸入光功率：自動光耦合和壓電技術支持“暗光”傳輸，對輸入功率要求極低；MEMS開關則因反射損耗，通常要求輸入光功率不低于-25dBm。

• 擴展性與成本：三維MEMS在實現大規模交叉容量（如128×128以上）方面具有天然優勢；自動光耦合技術隨著端口數增加，機械結構會(huì )變得異常復雜。

給網絡(luò )建設者的決策指南

沒有一種技術是完美的，只有最適合的。在選擇光開關矩陣時，應首要考慮網絡(luò )的具體需求：

• 追求極致低損耗與超高隔離度：例如在精密測試、量子通信或長距干線網絡(luò )的監測保護倒換場景中，自動光耦合技術是首選，盡管其速度較慢、壽命有限。

• 需要快速重構與大規模調度：在動態業務需求大的核心ASON節點或數據中心光互聯中，三維MEMS技術憑借其快速的毫秒級切換和強大的擴展能力，成為主流選擇。

• 平衡損耗、速度與可靠性：對于許多要求中等損耗、較快速度和高可靠性的城域網或接入網應用，壓電光束導向技術提供了一個出色的折中方案。

作為光通信領域的一員，廣西科毅光通信科技有限公司持續關注著光開關矩陣技術的發展與演進。

我們深刻理解，未來光網絡(luò )設備將向著更低損耗、更高速度、更大容量、更長壽命和更高集成度的方向邁進。技術的融合與創(chuàng )新，例如將MEMS的快速與直接耦合的低損耗理念相結合，或許將是下一個突破點。

光開關矩陣作為光網絡(luò )的“智能十字路口”，其技術演進直接推動了全光網向更靈活、更高效、更智能的方向發展。

MEMS、壓電光束導向、自動光耦合三條技術路線各具特色，在性能矩陣中形成了有趣的互補與權衡。理解這些技術的內在原理與性能邊界，是設計穩健、高效光網絡(luò )系統的基石。

隨著光互聯需求的持續爆炸性增長，光開關矩陣必將持續創(chuàng )新，在網絡(luò )重構、數據中心互連、5G前傳/回傳等領域發揮更為核心的作用，為構建萬物互聯的智能世界提供堅實的光層基礎。
