光開關與光混合器件在信號路由、波分復用與光隔離等方面發揮著不可替代的作用。為此我們研發了一款4端口光混合器件，其在提升系統集成度、降低成本與提高生產效率方面的顯著優勢。

在光纖通信網絡(luò )中，波分復用（WDM）、光隔離與光分束功能常常需要集成于同一器件中，以實現信號的高效調度與保護。傳統4端口光混合器件如圖1所示通常采用分光片與隔離器分離設計，導致結構復雜、體積較大，并且對濾光片尺寸要求極高，制約了器件的小型化與成本控制。

圖1;傳統結構示意圖

隨著5G、數據中心與全光網絡(luò )建設的推進，市場對高性能、低成本、易集成的光開關與混合器件的需求日益增長。如何在有限空間內實現多功能集成，成為光器件設計與制造的重要關注點。

新型4端口光混合器件的結構創(chuàng )新

針對傳統結構的局限性，我們研究出了一項創(chuàng )新的4端口光混合器件設計方案，并獲得國家實用新型專利授權。

該器件在結構上進行了重要優化，主要包括以下幾個部分：

1. 整體結構布局

該器件主要包括第一玻璃管，管內依次設置第一準直器、波分復用器、隔離器和第二準直器。其中，第二準直器內集成分光光纖，替代了傳統的分光片結構，從而實現功能集成與結構簡化。

2. 準直器與波分復用器的優化

第一準直器采用雙光纖準直器設計，內置第三玻璃管，內部設置第二透鏡與第二毛細管，第一光纖與第二光纖平行排列。波分復用器（通常為濾光片）直接設置于第二透鏡端部，有效節約空間并提升光路穩定性。

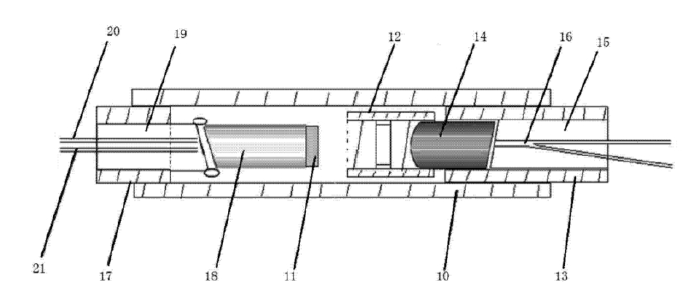

圖2 本實用新型結構示意圖

3. 隔離器的集成方式

本設計的核心創(chuàng )新之一，是將隔離器直接設置在第二準直器的第一透鏡上，而非傳統結構中使用金屬管套接。該隔離器為三片疊加式自由空間反向光纖隔離器，由兩片偏正片中間夾一片法拉第旋轉片組成，置于磁環內，具備優良的反向隔離性能。

4. 分光光纖的應用

第二準直器內使用熔融拉錐分光光纖替代傳統分光片，實現光信號的高效分束。這一設計不僅減小了器件尺寸，還提升了光學性能與可靠性，更利于批量生產。

新型4端口光混合器件技術優勢與應用特點

1. 擺脫尺寸限制，提升集成度

傳統設計中，隔離器需通過金屬管安裝在透鏡上，且濾光片尺寸要求極為嚴苛。新設計通過結構重組，使波分復用器不再受限于極小尺寸，極大提升了設計的靈活性與器件的可制造性。

2. 結構精簡，成本降低

采用分光光纖替代分光片，減少了光學元件的數量與組裝工序。整體結構更為緊湊，適用于標準化、自動化生產，顯著降低了物料成本與生產成本。

3. 光學性能穩定，適用性強

該器件支持雙向光信號處理：正向光信號可實現波分復用與隔離功能，反向光信號則通過分光光纖實現監控輸出，非常適用于需要光開關與信號監測的系統中。

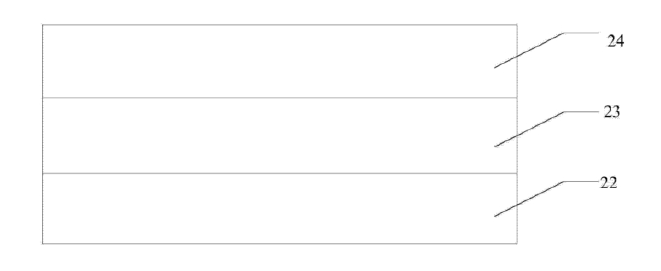

圖3 濾光片結構示意圖

4. 兼容光開關系統

在光開關系統中，常需集成波分復用、隔離與分光功能。本器件的高集成特性使其能夠作為光開關模塊中的核心光學處理單元，提升系統整體性能與可靠性。

在光開關系統中的應用未來

作為廣西科毅光通信科技有限公司，我們深知光開關設備在光網絡(luò )中的關鍵作用。新型4端口光混合器件的出現，為構建更高效、更緊湊的光開關系統提供了理想的元器件選擇。

在實際應用中，該器件可集成于矩陣光開關、波長選擇開關（WSS）等設備中，實現多波長信號的動態調度與隔離保護。其高集成、低成本的特點，尤其適用于數據中心光互連、城域網與接入網的光路切換場景。

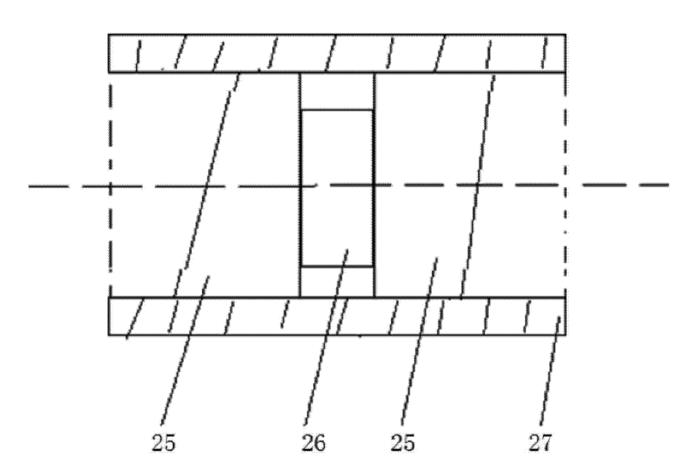

圖4 隔離器結構示意圖

結語

技術創(chuàng )新是推動光通信行業持續發展的核心動力。本文介紹的4端口光混合器件，通過結構集成與材料優化，在性能、成本與制造工藝等方面實現重要突破，具有良好的市場前景與應用潛力。

作為專注于光開關研發與制造的企業，我們將持續關注此類創(chuàng )新型光學器件的技術進展，并將其應用于我們的產品中，為客戶提供更高效、更可靠的光通信解決方案。
