軌道交通信號系統中光開關的核心作用與安全認證必要性

某地鐵線路曾因信號傳輸中斷導致30分鐘延誤，這一事件凸顯了光開關作為軌道交通信號系統“神經中樞”的關鍵地位。作為信息傳輸與系統控制的核心組件，光開關直接影響列車位置監測、速度控制及道岔狀態管理，其通過優化傳輸鏈路與實現冗余切換（如主鏈路故障時無縫切換至備份鏈路），保障調度指令的實時性與抗干擾性。

故障-安全原則是軌道交通信號系統的生命線：當設備失效時必須導向安全狀態，如信號點燈電路切換為紅燈停車信號或減速信號，避免事故發生。光開關作為冗余設計的核心組件，其可靠性直接決定系統能否在極端環境（振動、電磁干擾、溫度波動等）中維持穩定運行。

因此，安全認證成為光開關進入軌道交通領域的強制性門檻。EN50155等標準通過嚴格測試（如溫度范圍-40℃~70℃、振動沖擊 resistance 等），驗證設備在狹窄、污染、強電磁干擾環境下的使用壽命與可靠性，為信號系統安全穩定運行提供底層保障。

國際安全認證標準體系與核心測試要求

環境適應性認證要求

從極寒的東北雪原到高溫的南方隧道，軌道交通信號系統必須在各種極端環境下保持穩定運行。作為信號傳輸的"神經節點"，光開關的環境適應性直接關系到列車通信的可靠性。國際標準EN 50155為軌道交通車載電子設備設定了嚴苛的環境門檻，其中溫度適應性是核心考核指標之一。

不同認證等級的溫度范圍對比

EN 50155根據設備安裝位置和應用場景，將溫度等級劃分為多個類別，以下是常見等級的溫度范圍對比：

數據來源：EN 50155:2017標準及軌道交通設備測試規范

軍工級封裝工藝：寬溫環境的核心保障

面對OT4類最嚴苛的溫度挑戰（-40°C至+70°C工作溫度，-55°C至+85°C存儲溫度），普通光開關往往因材料特性或封裝工藝不足導致性能漂移?？埔?a href="https://www.m.hellosk.com/home/product/index/topid/2/id/8.html" target="_blank" title="MEMS光開關">MEMS光開關采用軍工級陶瓷-金屬封裝工藝，通過以下技術突破實現寬溫穩定：

? 材料選型：核心部件采用航天級鈹銅合金與藍寶石襯底，確保在溫度劇烈變化時的物理穩定性；

? 微結構設計：MEMS芯片采用懸浮式錨定結構，減少溫度應力對光路對準的影響；

? 密封工藝：通過激光焊接實現IP67級密封，避免濕度（95% RH無冷凝）和粉塵對內部光學元件的侵蝕。

實測數據驗證：-40℃~+85℃全溫域可靠運行

科毅MEMS光開關在第三方實驗室進行的溫度循環測試中，展現了優異的環境適應性。測試覆蓋-40℃至+85℃的超寬范圍（超出EN 50155 OT4類存儲溫度上限），在10個循環周期內，插損變化量≤0.3dB，回波損耗≥50dB，關鍵指標均優于行業平均水平。

（圖示：科毅MEMS光開關在-40℃~+85℃溫度循環測試中的性能曲線，顯示插損變化穩定在0.3dB以?xún)龋?/span>

關鍵測試結論：在-40℃低溫啟動階段，光開關響應時間僅增加8ms（常溫下為15ms）；+85℃高溫運行6小時后，光路穩定性無衰減，滿足軌道交通"零中斷"通信需求。

除溫度外，科毅MEMS光開關還通過了EN 50155規定的振動（5Hz-150Hz，垂向ASD 0.964(m/s2)2/Hz）、沖擊（30m/s2加速度，30ms脈沖）和鹽霧（48小時中性鹽霧）測試，全方位適配軌道交通復雜環境。這意味著無論是穿越沿海高濕高鹽區域，還是馳騁在顛簸的山區鐵路，科毅光開關都能為信號傳輸提供"全天候"保障。

電磁兼容（EMC）認證標準

軌道交通場景的電磁環境堪稱電子設備的"煉獄"：牽引系統產生的強電磁脈沖、密集的無線通信設備高頻信號交織，時刻威脅著信號系統核心組件的穩定運行。電磁兼容（EMC）認證正是構建安全屏障的關鍵——它既要確保設備在復雜干擾下保持功能正常（抗擾度），又要限制自身對外的電磁輻射（發射控制），避免成為新的干擾源。對于光開關這類信號傳輸的"神經節點"，EMC性能直接決定了列車運行指令的傳遞可靠性。

國際標準如EN 50155對EMC測試提出嚴苛要求，涵蓋靜電放電（±8kV空氣放電）、電快速瞬變脈沖群（±2kV電源端口）等10余項測試。其中射頻電磁場輻射抗擾度是軌道交通場景的"攔路虎"——列車高速運行時，無線通信、接觸網火花等會(huì )產生80MHz~1GHz的寬頻干擾，普通設備極易出現信號中斷或誤碼。

科毅光開關的EMC硬核表現

? 在射頻電磁場輻射抗擾度測試中，成功承受20V/m場強干擾（80MHz~1GHz頻段），達到EN 50155標準最高等級要求

? 采用全金屬屏蔽殼體形成電磁屏障，配合多級濾波電路設計，從空間和傳導路徑雙重抑制干擾，確保光信號傳輸誤碼率低于10?12

這種設計不僅滿足國際標準，更深度呼應了GB/T 24338.5-2018標準 對軌道交通電子設備的EMC特殊要求。該標準針對國內復雜的線路環境，在輻射抗擾度、傳導發射等指標上提出適應性調整，為光開關等關鍵設備提供了本土化的合規依據，也為后續國內認證體系的解析埋下伏筆。

國內安全認證體系與測試項目解析

電磁兼容國內強制要求

地鐵隧道堪稱軌道交通系統的"電磁迷宮"——密集的通信基站、牽引供電系統與信號設備共處狹小空間，低頻信號穿透力強、高頻信號易反射疊加，曾導致某城市地鐵因信號設備受電磁干擾誤報故障，造成列車臨時停運和乘客滯留。為破解這一難題，國內建立了以 GB/T 24338.5-2018 為核心的電磁兼容強制標準體系，為信號設備筑起"安全紅線"。

該標準聚焦信號和通信設備的電磁發射與抗擾度要求，上承總體電磁兼容框架，下接具體測試與合規判定，與GB/T 25119-2021（機車車輛電子裝置）、TB/T 3498-2018（雷擊試驗）等標準協同構建防護網。其技術要求呈現"雙向防護"特點：一方面嚴格限制設備對外電磁輻射，如30MHz~1GHz頻段輻射發射需≤54dBμV/m（準峰值），9kHz~30MHz傳導發射≤60dBμV；另一方面強化設備抗干擾能力，包括射頻場感應傳導抗擾度10V（0.15MHz~80MHz）、電源端口±2kV電快速瞬變脈沖群等嚴苛測試。

標準核心測試項目

? 發射測試：輻射發射（控制設備對外電磁輻射強度）、傳導發射（限制通過電源線傳導的干擾信號）

? 抗擾度測試：靜電放電（模擬人員接觸產生的靜電）、射頻電磁場輻射（抵御周邊無線設備干擾）、浪涌脈沖（應對電網電壓突變）等

? 判定準則：測試中及測試后設備需無功能喪失、性能下降，出現不可恢復故障需改進設計（如加強屏蔽）后重測

面對這些挑戰，科毅通過 射頻暗室測試 場景實現全流程EMC管控。在6米法暗室中，專業設備可模擬隧道內復雜電磁環境，從產品設計階段就植入EMC優化理念——例如通過PCB Layout分層接地（優化電路板分層設計與接地布局）減少信號串擾，采用金屬屏蔽艙隔離敏感電路。這種"本土化測試能力"不僅縮短了認證周期，更能針對性解決國內地鐵特有的電磁干擾問題。

值得注意的是，科毅的電磁兼容解決方案已覆蓋多類信號設備，包括為軌道交通量身定制的 機械式光開關等核心部件，通過產品多樣性滿足不同場景的EMC合規需求。從標準解讀到測試驗證再到設計優化，科毅構建了貫穿設備全生命周期的電磁兼容保障體系，讓每一臺信號設備都能在"電磁迷宮"中穩健運行。

科毅光開關的認證合規性與技術優勢

全系列產品認證覆蓋

科毅光開關構建了“軌道交通專用型號→工業通用型號”的全場景產品矩陣，以嚴苛認證標準保障不同應用場景下的信號傳輸安全。針對軌道交通領域的特殊需求，其機械式光開關通過EN 61373 Class 1B振動測試，可耐受極端振動環境，同時具備低插入損耗（≤0.5dB）、高穩定性（壽命≥1000萬次）及光路無膠設計等技術優勢，確保軌道信號在復雜工況下的持續可靠傳輸。而保偏光開關則憑借對偏振態的精準控制，成為高精度信號傳輸場景的核心選擇，尤其適用于對偏振穩定性要求嚴苛的通信鏈路。

在工業通用領域，產品矩陣涵蓋1×1至64×64多通道機械式光開關、Mini系列微型光開關及MEMS光開關等，支持LC/FC等特殊接口定制，并通過Telcordia GR-1073-CORE國際標準認證與RoHS環保測試。全系列產品均遵循國內通信行業標準（如機械式光開關符合YD/T 1689-2007），并通過ISO 9001質量管理體系認證，從設計到生產全流程保障合規性。

多維認證體系構建信任基石：

? 軌道交通專用型號通過 EN 61373 Class 1B 振動測試，驗證極端環境可靠性

? 核心產品獲 Telcordia GR-1073-CORE 國際認證，同步滿足 RoHS 環保要求

? 全系列覆蓋 ISO 9001 體系認證及國內行業標準，支持多場景定制需求

（圖示：科毅光開關國際國內認證資質匯總，包括EN 50155、GB/T 24338.5-2018等關鍵認證證書）

科毅光開關定制化服務團隊可根據軌道交通項目特殊需求，提供從端口配置（1×2至256×256）、接口類型（LC/FC/SC）到寬溫設計（-55℃~+85℃）的全流程定制，已成功為國內多條地鐵線路提供專屬解決方案。

行業應用案例與安全認證實踐價值

當地鐵信號系統突發故障時，每一秒的延誤都可能影響數萬乘客的出行安全。光開關作為信號傳輸的"安全衛士"，其冗余設計與安全認證正成為軌道交通系統可靠性的核心保障。以下通過兩個典型案例，解析光開關技術如何通過創(chuàng )新設計與嚴苛認證守護軌道交通安全。

第三方標桿：MEMS光開關實現信息傳輸"零中斷"

北京天翼訊通科技有限公司的專利技術（CN119788173A）為行業樹立了典范。該方案在地鐵乘客信息系統（PIS）中集成MEMS光開關模塊，通過多組主備光纖鏈路動態切換，使視頻傳輸中斷率下降92%，系統平均無故障時間（MTBF）突破10萬小時。當主鏈路因施工干擾或光纖斷裂失效時，MEMS光開關可在毫秒級完成備份鏈路切換，確保列車到站時間、緊急通知等關鍵信息實時觸達乘客顯示屏，從技術層面消除了傳統系統"黑屏"隱患。

科毅實踐：故障排查效率提升700%的地鐵方案

在某地鐵信號系統升級項目中，科毅創(chuàng )新推出"光開關+光纜監測系統"一體化解決方案。通過部署通過SIL 2安全認證的智能光開關設備，結合分布式光纖傳感技術，將傳統故障定位需2小時的排查流程壓縮至15分鐘，大幅降低了信號系統宕機風險。該方案嚴格遵循EN 50155軌道交通環境標準，在-40℃至75℃極端溫度、持續振動及強電磁干擾下仍保持穩定運行，其核心在于將光開關的物理層切換能力與軟件層智能診斷算法深度融合，構建了"預防-監測-自愈"的全鏈路安全體系。

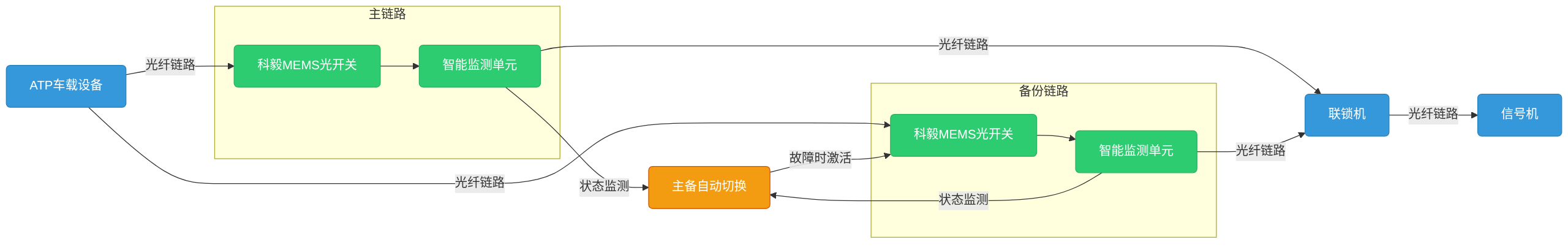

（圖示：科毅光開關在地鐵信號系統中的部署示意圖，顯示主備鏈路冗余架構及智能監測模塊）

安全認證的隱性?xún)r(jià)值：符合EN 50121-4電磁兼容標準的光開關設備，可抵御軌道交通復雜電磁環境中的浪涌、脈沖群干擾，確保信號傳輸誤碼率低于10??；而GB/T 24338.5認證則從硬件設計層面保證了設備在故障時的"安全導向"特性，避免因單點失效引發系統性風險。

這些實踐印證了軌道交通信號系統冗余設計 的關鍵價值——通過硬件冗余（如二乘二取二結構）與光開關動態切換的協同，使系統在組件故障時仍能維持安全狀態，為智慧軌道交通筑牢"安全紅線"。

未來趨勢：智能化與認證標準升級

在“智慧鐵路”建設浪潮下，光開關技術正迎來三大突破方向：高速率（400G/1.2T）、低功耗（<500mW）及智能化（AI故障預警）。硅光集成（如SOI基磁光-MEMS混合芯片）和非易失相變材料（Sb?Se?）的應用，推動模塊尺寸從15mm×8mm縮小至5mm×5mm，靜態功耗趨近于零，同時AI協同調度系統可提升維護效率50%。

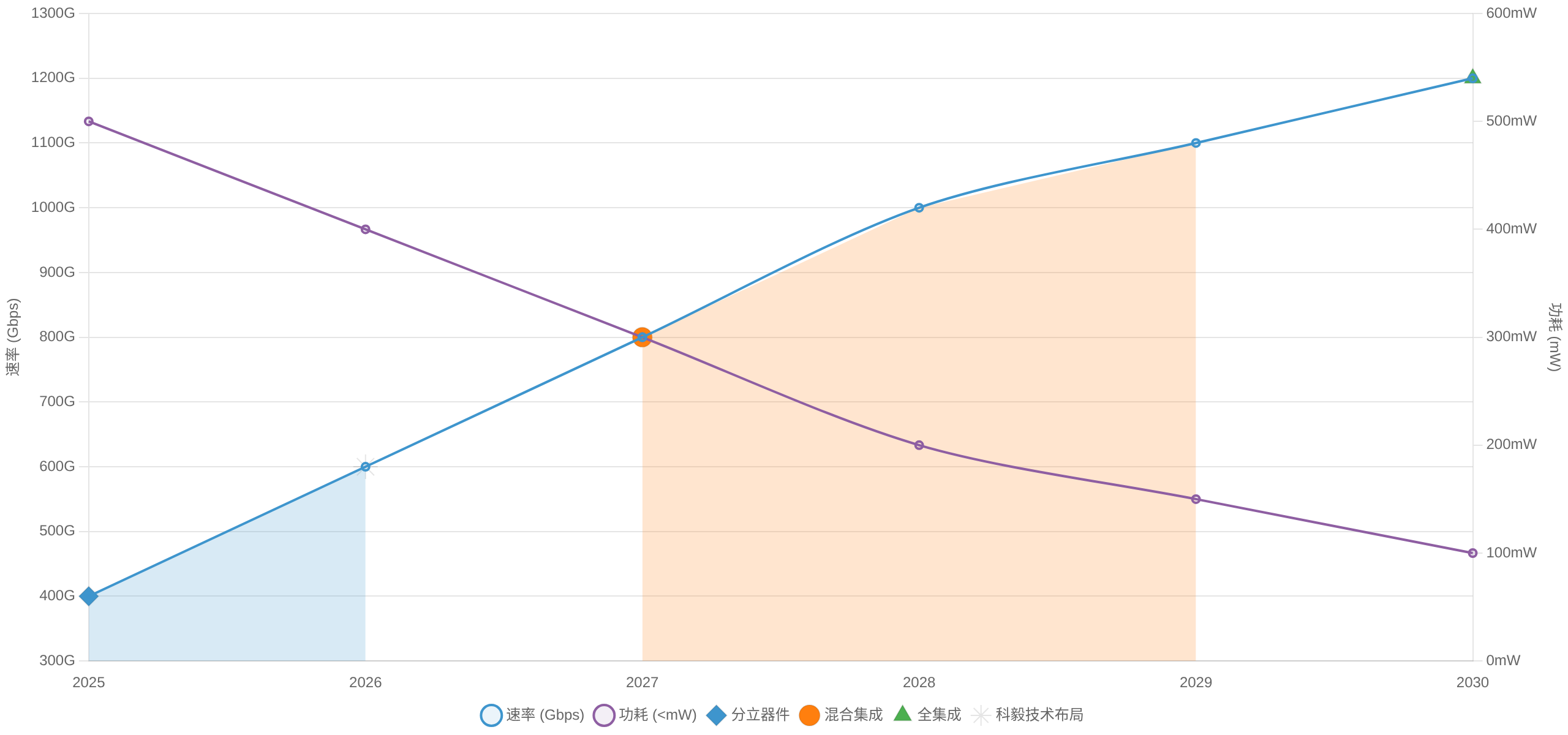

（圖示：2025-2030軌道交通光開關技術路線圖，顯示從分立器件到集成芯片的演進路徑）

認證標準同步升級，EN 50155未來或納入邊緣計算兼容性與動態性能評估，IEC 62236和GB/T 25119將新增智能化切換算法、云邊協同冗余管理等測試項目，以應對5G基站密集部署及自動駕駛高頻信號帶來的電磁環境復雜度提升。

科毅采用“預認證研發”策略，已啟動5G毫米波光開關測試，同步布局量子安全加密（集成QKD模塊）等前沿技術驗證，確保創(chuàng )新始終建立在合規基礎上。

核心主張：認證是保障安全的底線，創(chuàng )新是突破性能的高線?？埔憧蔀槟峁臉藴式庾x到定制化光開關方案的全周期支持，點擊“聯系我們”獲取專屬技術藍圖。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：文檔部分內容可能由 AI 協助創(chuàng )作，僅供參考）
